MÃ SẢN PHẨM
ARFU-1-15-16
Ultra-Class Four Bolt Flanged Unit with Set Screw, ARFU Type
d49,213 mmĐường kính trong
D—Đường kính ngoài
B43,000 mmĐộ rộng
Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác
infos@catson.com.vn
DỮ LIỆU KỸ THUẬT
Thông số của mã ARFU-1-15-16
Đơn vị
Thông số kỹ thuật
- Loại
- 4-Bolt Square Flanged Unit
- Bearing Type
- Ball Bearing
- Locking Device
- Set Screw
- Seal Type
- Contact
- Seal Material
- Nitrile Rubber
- Bearing Number
- A-AR210-115D1
- Housing Number
- FU210D1V50
- Housing Material
- Cast Iron
- Housing Construction
- 1 Piece
- End Type
- Open
- Finish/Coating
- Black Oxide
- Performance
- Light Duty
- Tải trọng động
- 35100 N 7891 lbf
- Tải trọng tĩnh
- 23100 N 5193 lbf
- Max Tightening Torque
- 69 lb·in
- Weight
- 1.010 kg 2.220 lb
- Khoảng nhiệt độ làm việc
- -40 to 120 ºC -40 to 250 ºF
- Lubrication
- Outer Ring
Specifications
- Lubrication
- Outer Ring
- Vật liệu bi
- Through Hardened
- Outside Diameter
- 90.000 mm 3.5430 in
- Kiểu lỗ
- Cylindrical
- Outside Ring Width
- 22.000 mm 0.8660 in
- Inside Ring Width
- 43.000 mm 1.6930 in
- Clearance
- CN
- Vật liệu vòng cách
- Nylon
- Precision Rating
- ISO Class 0
- Radial Dynamic Load Rating
- 35100 N 7891 lbf
- Radial Static Load Rating
- 23100 N 5193 lbf
- Rotational Speed [Max]-Grease
- 2350 RPM

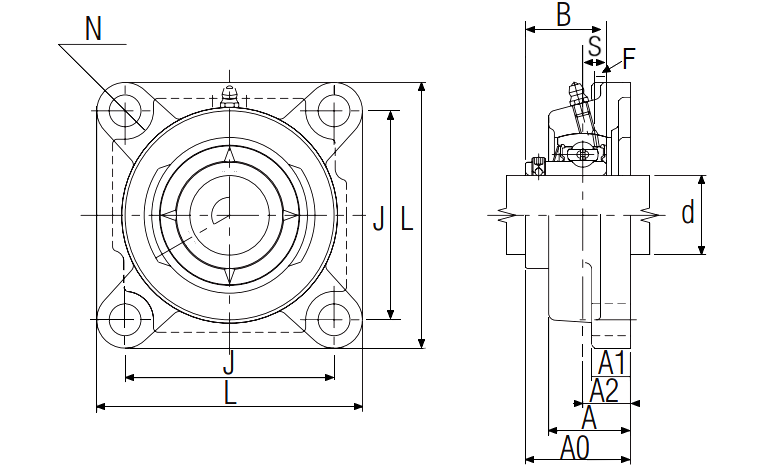

Thông số kích thước
- d – đường kính trong
- 49.213 mm 1-15/16 in
- L
- 143.7 mm 5.6563 in
- J
- 111.1 mm 4.3750 in
- A
- 46.0 mm 1.8125 in
- A0
- 59.900 mm 2.3594 in
- A1
- 19.8 mm 0.7813 in
- A2
- 28.2 mm 1.1094 in
- N
- 17.1 mm 0.6719 in
- B – độ rộng
- 43.000 mm 1.6929 in
- S
- 10.998 mm 0.4330 in
- F
- 4.300 mm 0.1693 in
