Ultra-Class Pillow Block Unit with Set Screw, High Base, ARP Type – ARP-1-5-8

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNVòng bi công nghiệp

MÃ SẢN PHẨM

ARP-1-5-8

Ultra-Class Pillow Block Unit with Set Screw, High Base, ARP Type

d41,275 mmĐường kính trong

D—Đường kính ngoài

B41,500 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã ARP-1-5-8

Đơn vị

Thông số kỹ thuật

Loại: Pillow Block Unit
Bearing Type: Ball Bearing
Locking Device: Set Screw
Seal Type: Contact
Seal Material: Nitrile Rubber
Bearing Number: A-AR209-110D1
Housing Number: P209D1V50
Housing Material: Cast Iron
Housing Construction: 1 Piece
End Type: Open
Finish/Coating: Black Oxide
Performance: Light Duty
Tải trọng động: 32500 N
Tải trọng tĩnh: 20500 N
Rotational Speed [Max]: 4900 RPM
Weight: 2.490 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC
Lubrication: Relubricatable

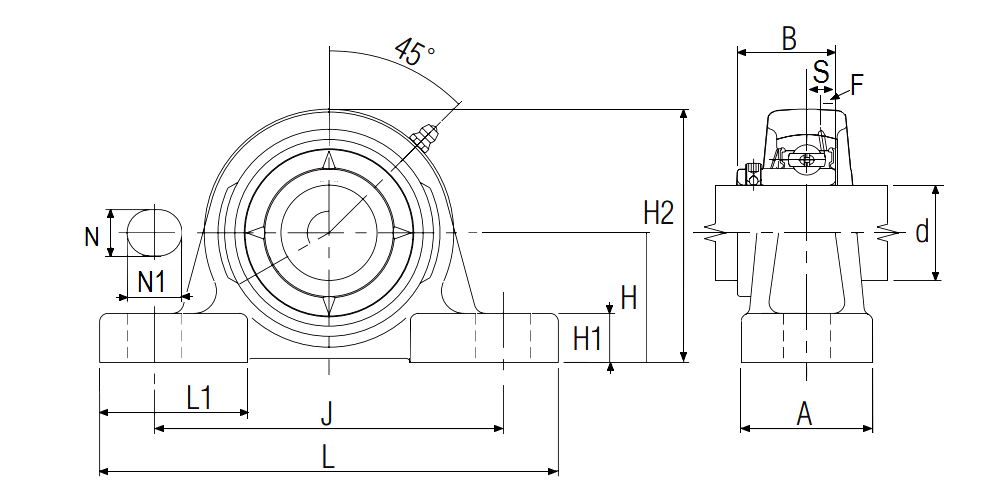

Thông số kích thước

d – đường kính trong: 41.275 mm
J: 149.2 mm
L: 189.7 mm
A: 54.0 mm
H: 54.0 mm
H1: 19.8 mm
H2: 106.4 mm
N: 14.3 mm
N1: 28.6 mm
L1: 60.3 mm
B – độ rộng: 41.500 mm
S: 11.000 mm
F: 4.900 mm
