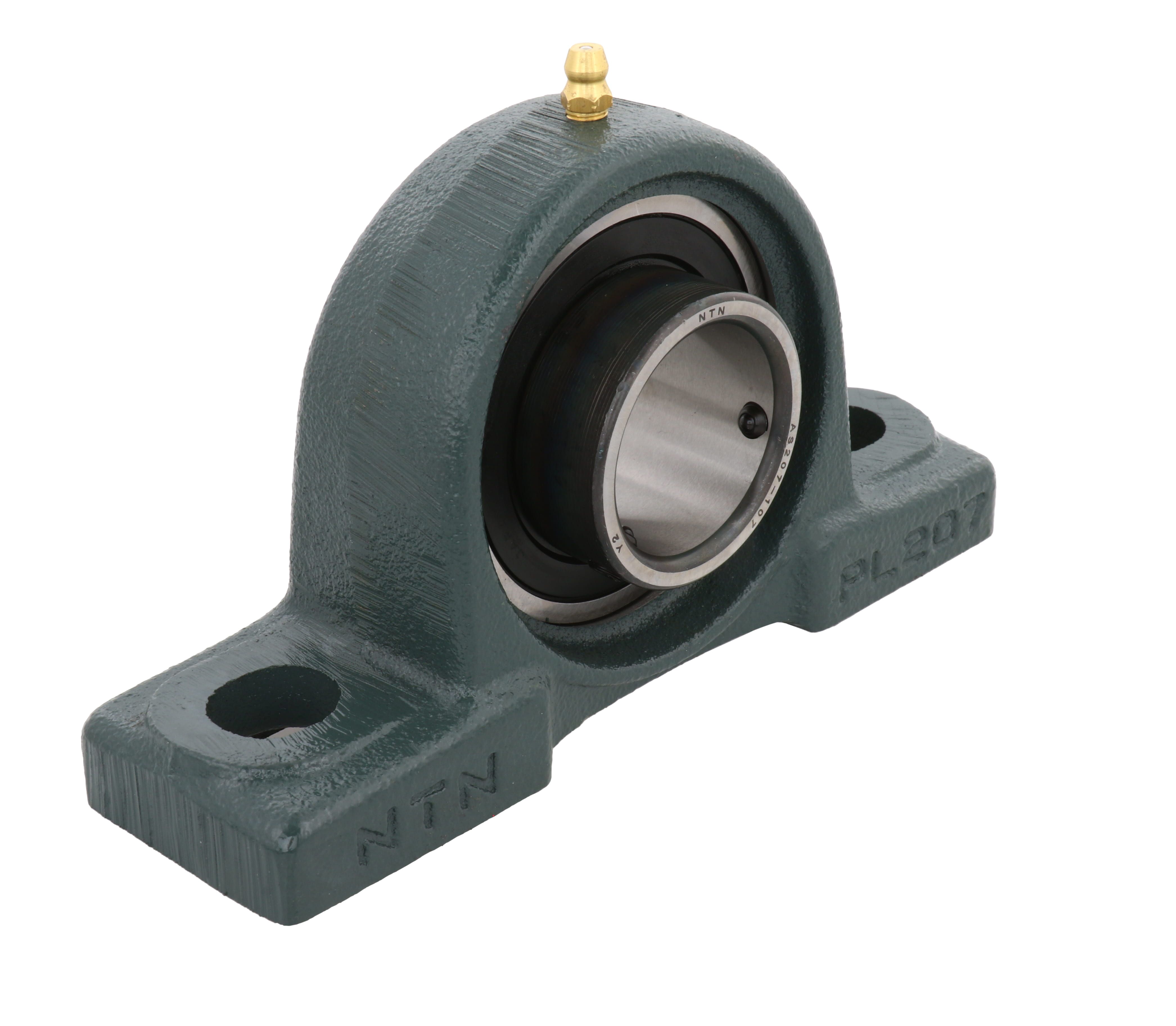

Pillow_Block_Unit_Cast_Housing_Narrow_Set_Screw_ASPL_Type_PR.jpg – ASPL206-103D1

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNVòng bi công nghiệp

MÃ SẢN PHẨM

ASPL206-103D1

Pillow Block Unit, Cast Housing, Narrow Set Screw, ASPL Type

d30,163 mmĐường kính trong

D—Đường kính ngoài

B29,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã ASPL206-103D1

Đơn vị

Thông số kỹ thuật

Loại: Pillow Block Unit
Bearing Type: Ball Bearing
Locking Device: Set Screw
Seal Type: Contact
Seal Material: Nitrile Rubber
Bearing Number: AS206-103D1
Housing Number: PL206D1
Housing Material: Cast Iron
Housing Construction: 1 Piece
Performance: Light Duty
End Type: Open
Tải trọng động: 19500 N
Tải trọng tĩnh: 11300 N
Rotational Speed [Max]: 4900 RPM
Weight: 1.200 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC
Lubrication: Relubricatable

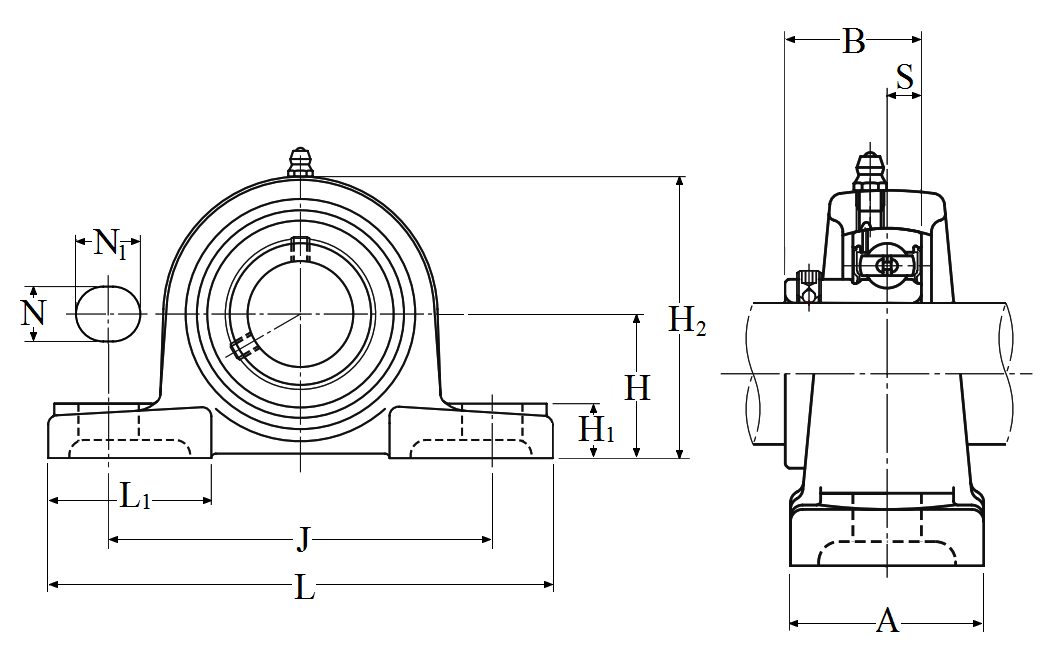

Thông số kích thước

d – đường kính trong: 30.163 mm
J: 121.0 mm
L: 165.0 mm
A: 48.0 mm
H: 39.7 mm
H1: 17.0 mm
H2: 80.0 mm
L1: 54.0 mm
N: 17.0 mm
N1: 20.0 mm
B – độ rộng: 29.000 mm
S: 8.000 mm
