Triple Row Angular Contact Thrust Ball Bearing for Ball Screws – BST45X100-1BDBT

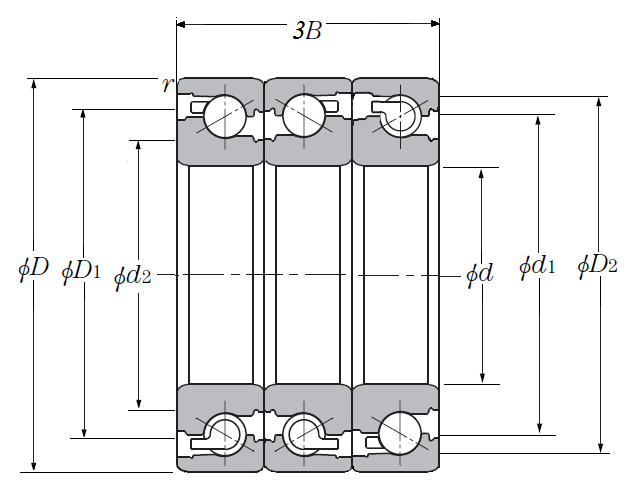

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

BST45X100-1BDBT

Triple-Row Angular Contact Thrust Ball Bearing for Ball Screws - DBT Arrangement, Open Type, Two Rows Bear Axial Load

d45,000 mmĐường kính trong

D100,000 mmĐường kính ngoài

B20,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã BST45X100-1BDBT

Đơn vị

Thông số kỹ thuật

Loại: Ball Screw Support Bearing
Kiểu lỗ: Round
Vật liệu: High Carbon Chrome Steel
Kiểu vòng cách: Molded
Vật liệu vòng cách: Resin
Cấu hình: Three
Tải trọng tĩnh: 305000 N
Tải trọng động: 101000 N
Kiểu che kín: Open
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Thông số kích thước

d – đường kính trong: 45.000 mm
D – đường kính ngoài: 100.000 mm
B – độ rộng: 20.000 mm
3B: 60.000 mm
d1: 75.800 mm
d2: 70.100 mm
D1: 86.200 mm
D2: 92.600 mm
r – bán kính góc lượn: 1.000 mm
r1: 0.600 mm
Contact Angle: 60 º
