Farm Implement Square Bore Bearings - Spherical O.D. – DC210TTR4

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

DC210TTR4

Heavy Duty Disc Bearing - Square Bore, Cylindrical O.D., Type 7

d31,400 mmĐường kính trong

D90,000 mmĐường kính ngoài

B30,200 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã DC210TTR4

Đơn vị

Thông số kỹ thuật

Loại: Heavy Duty Disc Bearing
Kiểu lỗ: Square
Outside Ring Type: Cylindrical
Vật liệu: Through Hardened Steel
Kiểu vòng cách: Pressed
Vật liệu vòng cách: Steel
Vật liệu bi: Steel
Seal Type: Contact
Seal Material: Nitrile Rubber
Cấp chính xác: Not Available
Cấu hình: One
Lubrication: Relubricated
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 23200 N
Tải trọng động: 35000 N
Kiểu che kín: Double Sealed
Weight: 0.930 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Specifications

Vật liệu bi: Through Hardened
Radial Dynamic Load Rating: 35000 N
Radial Static Load Rating: 23200 N

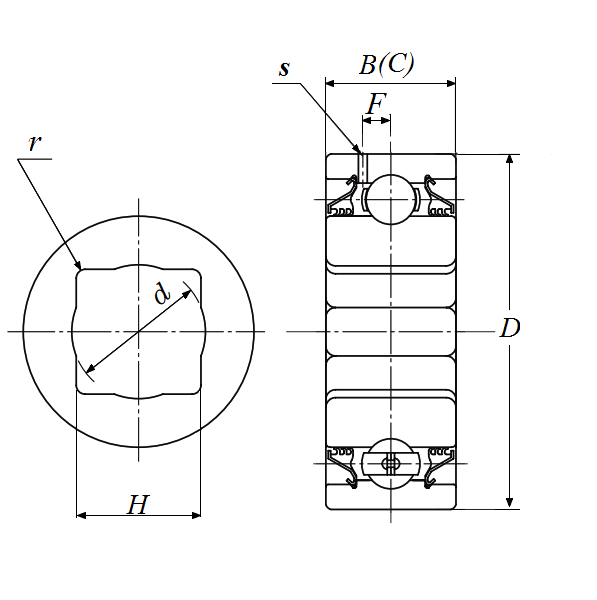

Thông số kích thước

H: 29.972 mm
D – đường kính ngoài: 90.000 mm
C: 30.200 mm
B – độ rộng: 30.200 mm
d – đường kính trong: 31.400 mm
r – bán kính góc lượn: 1.500 mm
F: 6.700 mm
s: 2.200 mm
Shaft Size: 28.575 mm
