Expansion-Compensating-Bearing-Non-Contact-Seals-Type – EC-6002LLB

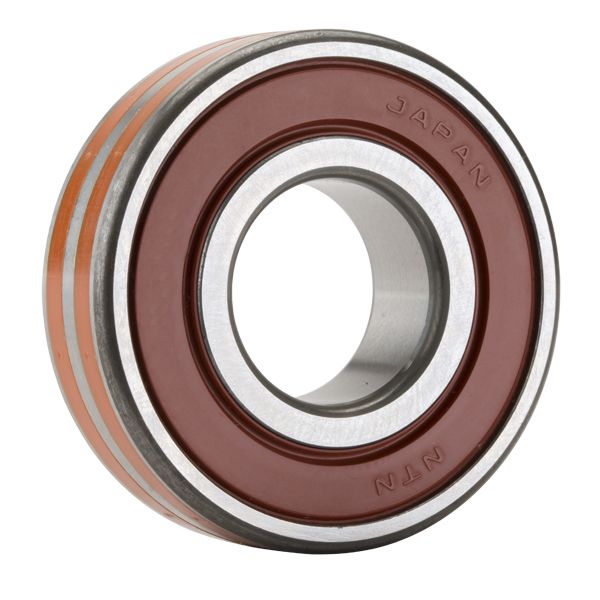

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

EC-6002LLB

Expansion Compensating Bearing - Double Sealed (Non-Contact Rubber Seal)

d15,000 mmĐường kính trong

D32,000 mmĐường kính ngoài

B9,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã EC-6002LLB

Đơn vị

Thông số kỹ thuật

Loại: Expansion Compensating Bearing
Kiểu lỗ: Round
Vật liệu: High Carbon Chrome Steel
Kiểu vòng cách: Pressed
Vật liệu vòng cách: Steel
Vật liệu bi: Steel
Tốc độ giới hạn – dầu: 26000 RPM
Tốc độ giới hạn – mỡ: 22000 RPM
Seal Type: Non-Contact
Seal Material: Nitrile Rubber
Cấp chính xác: Class 0
Cấu hình: One
Hệ số: 13.9
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 2840 N
Tải trọng động: 6200 N
Kiểu che kín: Double Sealed
Weight: 0.030 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Thông số kích thước

d – đường kính trong: 15.000 mm
D – đường kính ngoài: 32.000 mm
B – độ rộng: 9.000 mm
r – bán kính góc lượn: 0.300 mm
da nhỏ nhất: 17.000 mm
da lớn nhất: 19.000 mm
Da lớn nhất: 30.000 mm
ras lớn nhất: 0.300 mm
