Double Angular Contact Ball Bearing for Motors and Lathes – HSB014CDB-GNP5

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

HSB014CDB-GNP5

Ultra High-Speed Duplex Angular Contact Ball Bearing, Back-to-Back Arrangement

d70,000 mmĐường kính trong

D110,000 mmĐường kính ngoài

B20,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã HSB014CDB-GNP5

Đơn vị

Thông số kỹ thuật

Loại: Angular Contact Ball Bearing
Kiểu lỗ: Round
Vật liệu: High Carbon Chrome Steel
Kiểu vòng cách: Fiber Glass Reinforced
Vật liệu vòng cách: Nylon
Vật liệu bi: Steel
Tốc độ giới hạn – dầu: 11000.0 RPM
Tốc độ giới hạn – mỡ: 8200 RPM
Cấp chính xác: ISO Class 5
Cấu hình: Two
Preload: Normal
Tải trọng tĩnh: 40000 N
Tải trọng động: 47500 N
Kiểu che kín: Open
Weight: 1.262 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

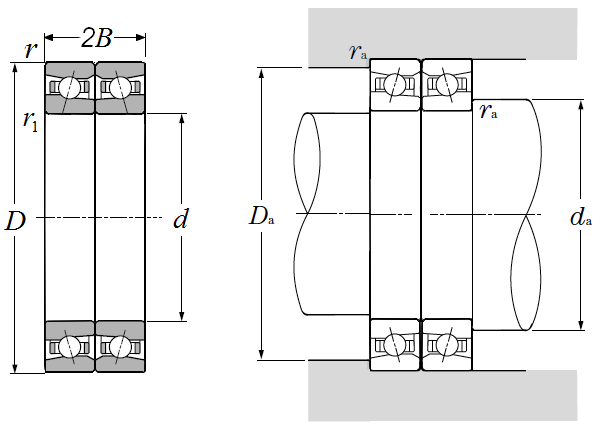

Thông số kích thước

d – đường kính trong: 70.000 mm
D – đường kính ngoài: 110.000 mm
B – độ rộng: 20.000 mm
2B: 40.000 mm
r – bán kính góc lượn: 1.100 mm
r1: 0.600 mm
Contact Angle: 15 º
da nhỏ nhất: 77.000 mm
Da lớn nhất: 103.000 mm
ras lớn nhất: 1.000 mm
