MÃ SẢN PHẨM

MA1203TV

Cylindrical Roller Bearing - Separable, Plain Inner Ring, Outer Ring w/ Two Retaining Rings

d—Đường kính trong

D40,000 mmĐường kính ngoài

B17,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã MA1203TV

Đơn vị

Thông số kỹ thuật

Loại: Cylindrical Roller Bearing
Kiểu lỗ: Round
Vật liệu: Hardened Alloy Steel
Vật liệu vòng cách: One Piece Steel
Cấu hình: One
Tolerance: ISO Class 0 (RBEC 1)
Oil Hole: w/o Oil Hole
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 17000 N
Tải trọng động: 19400 N
Kiểu che kín: Open
Khoảng nhiệt độ làm việc: -40 to 120 ºC

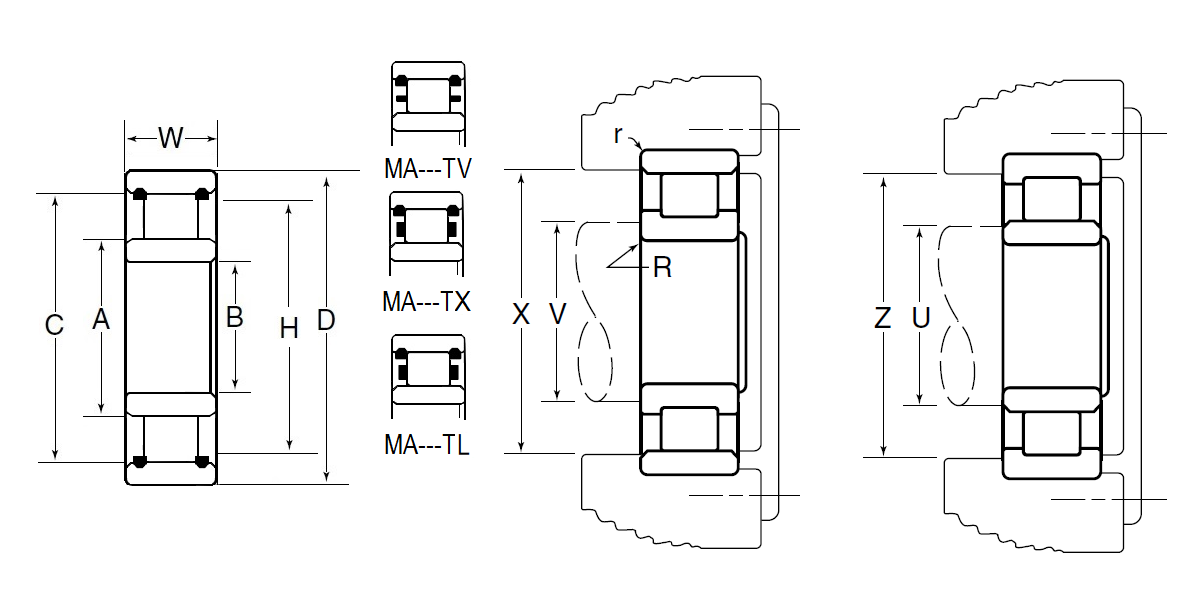

Thông số kích thước

B – độ rộng: 17.000 mm
D – đường kính ngoài: 40.000 mm
W: 12.000 mm
A: 22.140 mm
C: 34.830 mm
R: 0.640 mm
U (Plain Rings): 20.300 mm
V (Rib Rings): 22.100 mm
X (Plain Rings): 36.300 mm
Z (Rib Rings): 34.800 mm
r – bán kính góc lượn: 0.640 mm
