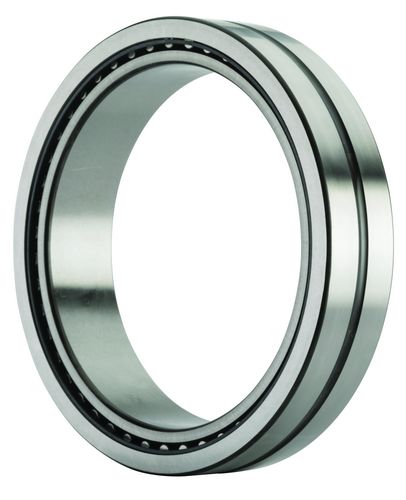

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

MR8010436-MI-688036

Machined-Ring Needle Roller Bearing w/ Inner Ring - MR+MI Series

d107,950 mmĐường kính trong

D165,100 mmĐường kính ngoài

B57,400 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã MR8010436-MI-688036

Đơn vị

Thông số kỹ thuật

Loại: Needle Roller Bearing
Kiểu lỗ: Round
Vật liệu: High Carbon Chrome Steel
Vật liệu vòng cách: Steel
Tốc độ giới hạn – dầu: 3100.0 RPM
Tốc độ giới hạn – mỡ: 2100 RPM
Cấp chính xác: ISO Class 0
Cấu hình: One
Kiểu che kín: Open
Bearing Design: w/ Inner Ring
Oil Hole: w/ Oil Hole
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 250000 N
Tải trọng động: 250000 N
Weight: 4.440 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Thông số kích thước

d – đường kính trong: 107.950 mm
D – đường kính ngoài: 165.100 mm
F: 127.000 mm
C: 57.150 mm
B – độ rộng: 57.400 mm
r – bán kính góc lượn: 2.500 mm
s: 3.000 mm
da nhỏ nhất: 117.000 mm
Da lớn nhất: 156.000 mm
ras lớn nhất: 2.500 mm
