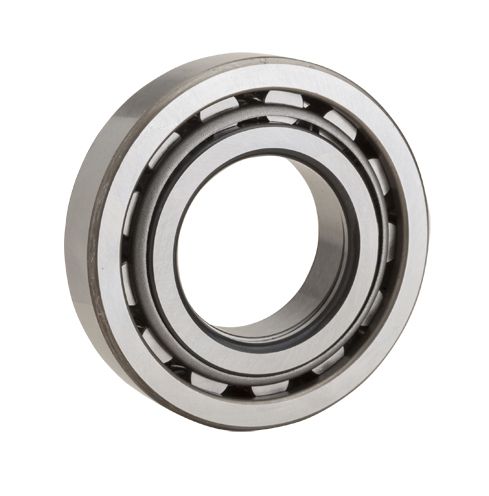

Cylindrical-Roller-Bearing-Separable-Short-Inner-Ring-One-Rib-Side-Plate-Outer-Ring-Two-Ribs – MSN7317EL

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

MSN7317EL

Cylindrical Roller Bearing - Separable, Short Inner Ring w/ One Rib, Outer Ring w/ Two Ribs

d—Đường kính trong

D180,000 mmĐường kính ngoài

B85,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã MSN7317EL

Đơn vị

Thông số kỹ thuật

Loại: Cylindrical Roller Bearing
Kiểu lỗ: Round
Vật liệu: Hardened Alloy Steel
Vật liệu vòng cách: Composite Steel
Cấu hình: One
Tolerance: ISO Class 0 (RBEC 1)
Oil Hole: w/o Oil Hole
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 475000 N
Tải trọng động: 370000 N
Kiểu che kín: Open
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Thông số kích thước

B – độ rộng: 85.000 mm
D – đường kính ngoài: 180.000 mm
W: 51.000 mm
F: 118.240 mm
H: 148.640 mm
R: 3.960 mm
U (Plain Rings): 102.900 mm
V (Rib Rings): 108.500 mm
X (Plain Rings): 164.300 mm
Z (Rib Rings): 157.200 mm
r – bán kính góc lượn: 2.540 mm

TÀI LIỆU & HỖ TRỢ

PDF

Xem Catalogue

↗ PDF

Phiếu Thông số NTN

↗ CS

Yêu cầu bản vẽ/ CAD

→ NTN

Nguồn NTN America

↗
