Needle-Roller-Bearing-Thrust-Ball-Bearing-Cover-NKX-Type – NKX45Z

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

NKX45Z

Needle Roller Bearing with Thrust Ball Bearing - w/ Cover

d—Đường kính trong

D58,000 mmĐường kính ngoài

B—Độ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã NKX45Z

Đơn vị

Thông số kỹ thuật

Loại: Complex Bearing
Kiểu lỗ: Round
Cấu hình: One
Clearance: CN
Vật liệu: High Carbon Chrome Steel
Vật liệu vòng cách: Pressed Steel
Tốc độ giới hạn – dầu: 4600 RPM
Tốc độ giới hạn – mỡ: 3200 RPM
Cấp chính xác: ISO Class 0
Kiểu che kín: Open
Axial Static Load Rating: 69000 N
Axial Dynamic Load Rating: 27900 N
Radial Static Load Rating: 59000 N
Radial Dynamic Load Rating: 27600 N
Weight: 0.260 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

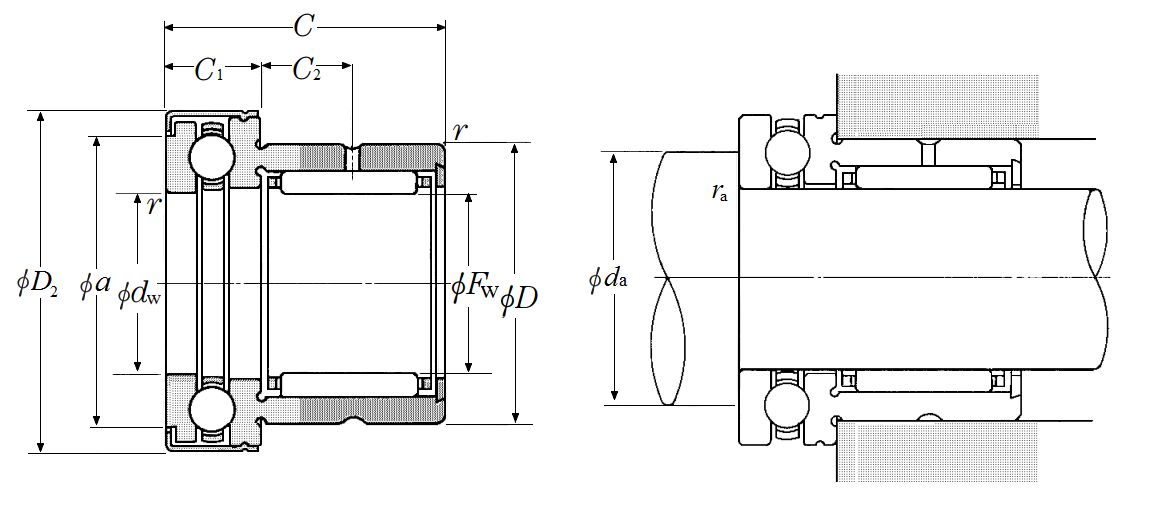

Thông số kích thước

Fw: 45.000 mm
Fw Tolerance: 0.075/0.050 mm
dw: 45.000 mm
dw Tolerance: 0.041/0.025 mm
D – đường kính ngoài: 58.000 mm
D1: 66.500 mm
C: 32.000 mm
C Tolerance: 0/-0.250 mm
C1 – độ dày vành: 13.000 mm
C1 Tolerance: 0/-0.200 mm
C2: 9.000 mm
a: 60.500 mm
r – bán kính góc lượn: 0.600 mm
da nhỏ nhất: 57.000 mm
ras lớn nhất: 0.600 mm
