Four Point Ball Bearings – QJ310

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

QJ310

Four Point Ball Bearings

d50,000 mmĐường kính trong

D110,000 mmĐường kính ngoài

B27,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã QJ310

Đơn vị

Thông số kỹ thuật

Loại: Four-Point Contact Ball Bearing
Kiểu lỗ: Round
Vật liệu: High Carbon Chrome Steel
Kiểu vòng cách: High Strength, 2 piece, Machined
Vật liệu vòng cách: Brass
Vật liệu bi: Steel
Tốc độ giới hạn – dầu: 14700 RPM
Tốc độ giới hạn – mỡ: 9400.0 RPM
Cấp chính xác: Class 0
Cấu hình: One
Contact Angle: 30 º
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 145000 N
Tải trọng động: 92000 N
Kiểu che kín: Open
Weight: 1.078 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

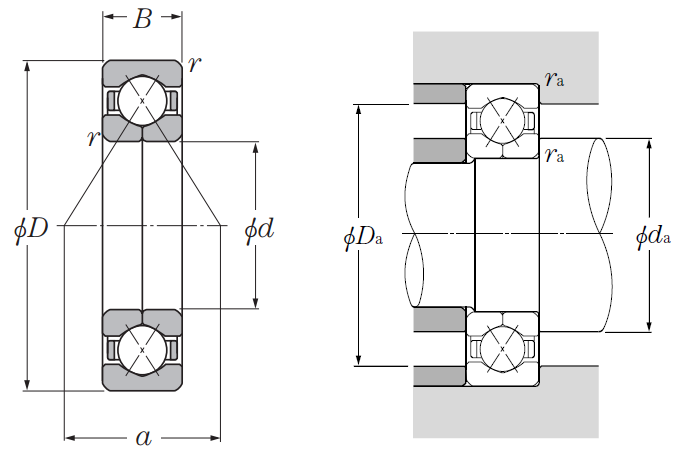

Thông số kích thước

d – đường kính trong: 50.000 mm
D – đường kính ngoài: 110.000 mm
B – độ rộng: 27.000 mm
r – bán kính góc lượn: 2.000 mm
a: 46.000 mm
da nhỏ nhất: 60.000 mm
Da lớn nhất: 100.000 mm
ras lớn nhất: 2.000 mm
