MÃ SẢN PHẨM

UCFU-1

Ultra-Class Four Bolt Flanged Unit with Set Screw, UCFU Type

d25,400 mmĐường kính trong

D—Đường kính ngoài

B34,100 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã UCFU-1

Đơn vị

Thông số kỹ thuật

Loại: 4-Bolt Square Flanged Unit
Bearing Type: Ball Bearing
Locking Device: Set Screw
Seal Type: Contact
Seal Material: Nitrile Rubber
Bearing Number: A-UC205-100D1
Housing Number: FU205D1V50
Housing Material: Cast Iron
Housing Construction: 1 Piece
End Type: Open
Finish/Coating: Black Oxide
Performance: Light Duty
Tải trọng động: 14000 N
Tải trọng tĩnh: 7850 N
Max Tightening Torque: 34 lb·in
Rotational Speed [Max]: 5900 RPM
Weight: 0.890 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC
Lubrication: Relubricatable

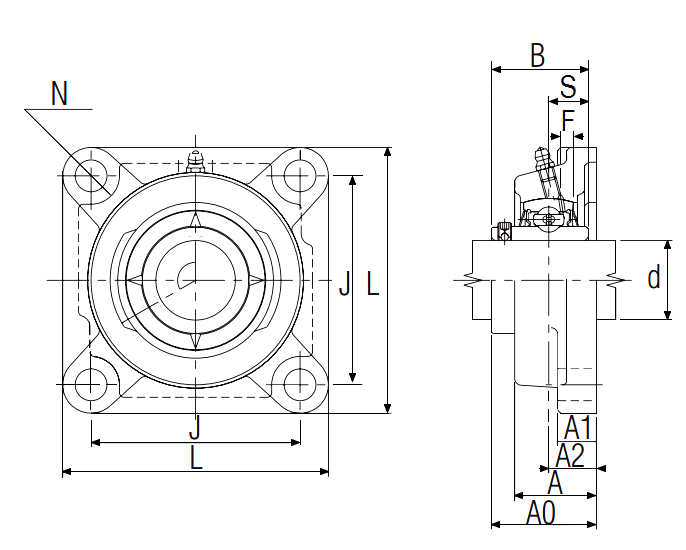

Thông số kích thước

d – đường kính trong: 25.400 mm
L: 96.0 mm
J: 69.9 mm
A: 30.2 mm
A0: 38.900 mm
A1: 15.1 mm
A2: 19.1 mm
N: 11.5 mm
B – độ rộng: 34.100 mm
S: 14.300 mm
F: 4.500 mm
