Pillow_Block_Unit_Cast_Housing_Set_Screw_UCPUCPX_Type__300_series_PR.jpg – UCP202D1

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNVòng bi công nghiệp

MÃ SẢN PHẨM

UCP202D1

Pillow Block Unit, Cast Housing, Set Screw, UCP/UCPX Type

d15,000 mmĐường kính trong

D—Đường kính ngoài

B31,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã UCP202D1

Đơn vị

Thông số kỹ thuật

Loại: Pillow Block Unit
Bearing Type: Ball Bearing
Locking Device: Set Screw
Seal Type: Contact
Seal Material: Nitrile Rubber
Bearing Number: UC202D1
Housing Number: P203D1
Housing Material: Cast Iron
Housing Construction: 1 Piece
Performance: Light Duty
End Type: Open
Tải trọng động: 12800 N
Tải trọng tĩnh: 6650 N
Rotational Speed [Max]: 10000.0 RPM
Weight: 0.730 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC
Lubrication: Relubricatable

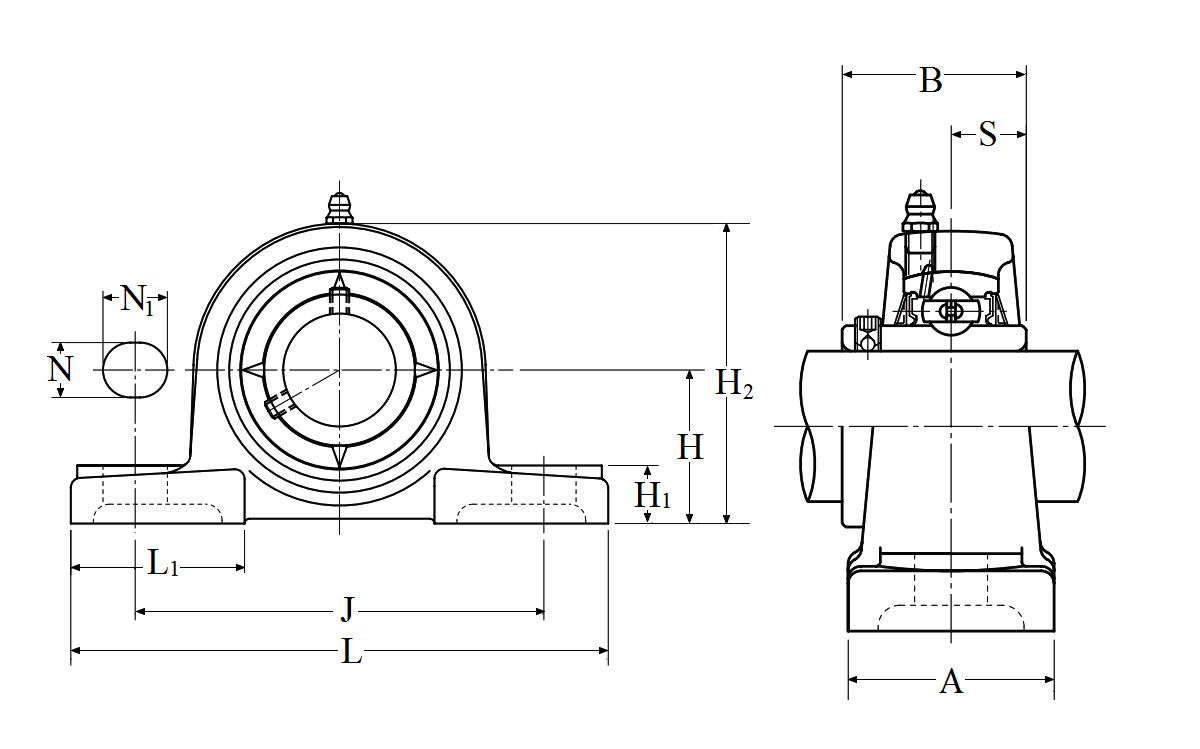

Thông số kích thước

d – đường kính trong: 15.000 mm
J: 95.0 mm
L: 127.0 mm
A: 38.0 mm
H: 30.2 mm
H1: 14.0 mm
H2: 62.0 mm
L1: 42.0 mm
N: 13.0 mm
N1: 16.0 mm
B – độ rộng: 31.000 mm
S: 12.700 mm
F: 4.700 mm
