Ultra-Class-Set-Screw-Pillow-Block-High-Base-UC-P-PX-PL-Type – UCPX-2-1-8

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNVòng bi công nghiệp

MÃ SẢN PHẨM

UCPX-2-1-8

Ultra-Class Pillow Block Unit with Set Screw, High Base, UCPX Type

d53,975 mmĐường kính trong

D—Đường kính ngoài

B65,100 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã UCPX-2-1-8

Đơn vị

Thông số kỹ thuật

Loại: Pillow Block Unit
Bearing Type: Ball Bearing
Locking Device: Set Screw
Seal Type: Contact
Seal Material: Nitrile Rubber
Bearing Number: A-UCX11-202D1
Housing Number: P212D1V50
Housing Material: Cast Iron
Housing Construction: 1 Piece
End Type: Open
Finish/Coating: Black Oxide
Performance: Light Duty
Tải trọng động: 52500 N
Tải trọng tĩnh: 36000 N
Max Tightening Torque: 86 lb·in
Khoảng nhiệt độ làm việc: -40 to 120 ºC
Lubrication: Relubricatable

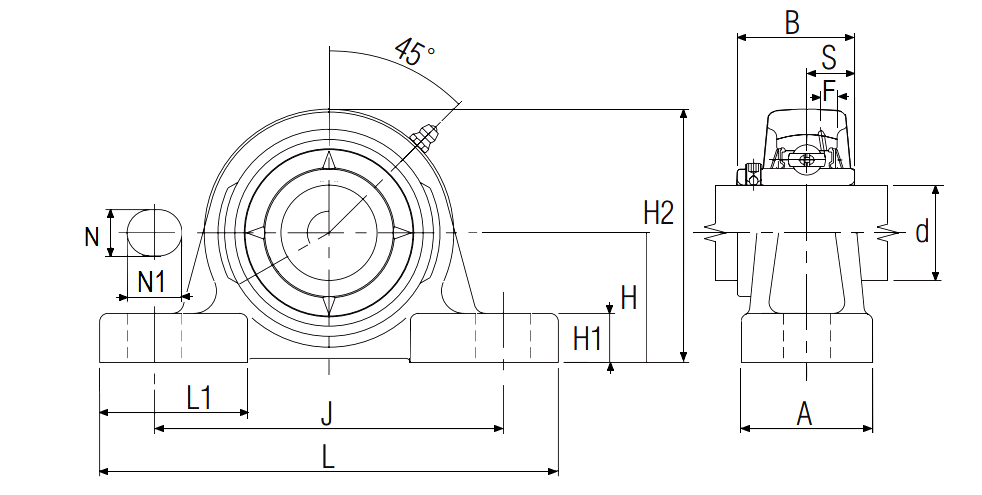

Thông số kích thước

d – đường kính trong: 53.975 mm
J: 188.1 mm
L: 241.3 mm
A: 69.9 mm
H: 69.9 mm
H1: 24.6 mm
H2: 138.1 mm
N: 18.3 mm
N1: 27.8 mm
L1: 69.9 mm
B – độ rộng: 65.100 mm
S: 25.400 mm
F: 6.200 mm
