Bearing-Insert-Set-Screw-Wide-Inner-Ring-Cylindrical-OD-Snap-Ring – UCS212-206D1NR

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

UCS212-206D1NR

Bearing Insert w/ Set Screw, Wide Inner Ring - Cylindrical O.D., Snap Ring

d60,325 mmĐường kính trong

D110,000 mmĐường kính ngoài

B65,100 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã UCS212-206D1NR

Đơn vị

Thông số kỹ thuật

Loại: Insert Bearing
Kiểu lỗ: Round
Bearing Type: Ball Bearing
Vật liệu: Through Hardened Steel
Vật liệu bi: Through Hardened
Tốc độ giới hạn – dầu: 2500.0 RPM
Tốc độ giới hạn – mỡ: 2500 RPM
Seal Type: Contact
Seal Material: Nitrile Rubber
Precision Rating: ISO Class 0
Performance: Standard Duty
Locking Device: 2 -120° Set Screw
Lubrication: Outer Ring
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 36000 N
Tải trọng động: 52500 N
Kiểu che kín: Double Sealed
Weight: 0.570 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Specifications

Radial Dynamic Load Rating: 52500 N
Lubrication: Outer Ring
Radial Static Load Rating: 36000 N

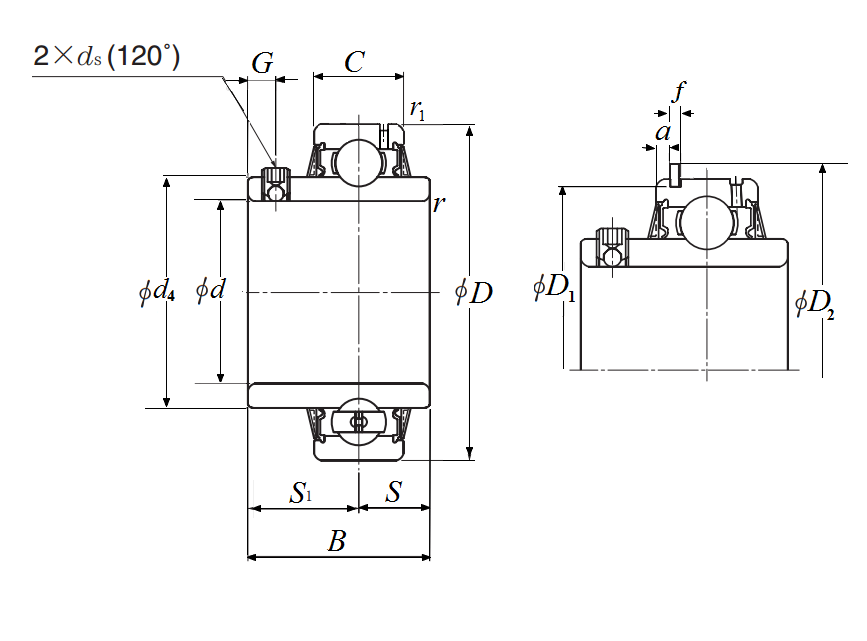

Thông số kích thước

d – đường kính trong: 60.325 mm
D – đường kính ngoài: 110.000 mm
C: 27.000 mm
B – độ rộng: 65.100 mm
r – bán kính góc lượn: 2.000 mm
r1: 2.000 mm
ds: 3/8-24 UNF
G: 10.000 mm
d4: 77.000 mm
S1: 39.700 mm
S: 25.400 mm
a: 4.400 mm
f: 2.460 mm
D1: 106.810 mm
D2: 116.6 mm
