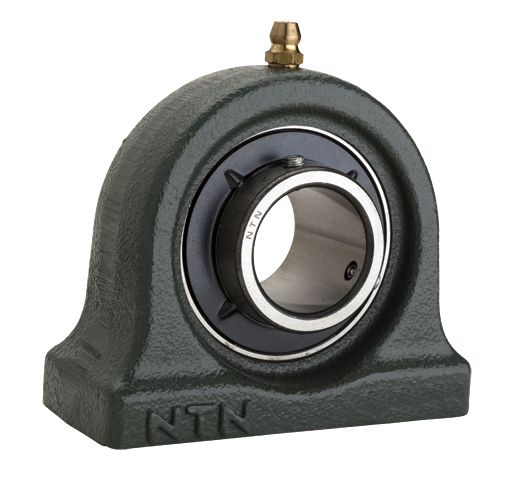

Pillow Block Unit, Set Screw, Narrow Style, UCUP Type – UCUP203D1

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNVòng bi công nghiệp

MÃ SẢN PHẨM

UCUP203D1

Pillow Block Unit, Set Screw, Narrow Style, UCUP Type

d17,000 mmĐường kính trong

D—Đường kính ngoài

B31,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã UCUP203D1

Đơn vị

Thông số kỹ thuật

Loại: Pillow Block Unit
Bearing Type: Ball Bearing
Locking Device: Set Screw
Seal Type: Contact
Seal Material: Nitrile Rubber
Bearing Number: UC203D1
Housing Number: UP204D1
Housing Material: Steel
End Type: Open
Performance: Light Duty
Tải trọng động: 12800 N
Tải trọng tĩnh: 6650 N
Rotational Speed [Max]: 8000.0 RPM
Weight: 0.600 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC
Lubrication: Relubricatable

Thông số kích thước

d – đường kính trong: 17.000 mm
J: 52.0 mm
L: 76.0 mm
A: 38.0 mm
H: 30.2 mm
H1: 11.0 mm
H2: 62.0 mm
N: M10x1.5
j: 13.0 mm
B – độ rộng: 31.000 mm
S: 12.700 mm
F: 4.700 mm
