Bearing-Insert-Eccentric-Locking-Collar-Wide-Inner-Ring-Cylindrical-OD-Snap-Ring-Groove – UELS210-115LD1N

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

UELS210-115LD1N

Bearing Insert w/ Eccentric Locking Collar, Wide Inner Ring - Cylindrical O.D., Snap Ring Groove

d49,213 mmĐường kính trong

D90,000 mmĐường kính ngoài

B49,200 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã UELS210-115LD1N

Đơn vị

Thông số kỹ thuật

Loại: Insert Bearing
Kiểu lỗ: Round
Bearing Type: Ball Bearing
Vật liệu: Through Hardened Steel
Vật liệu bi: Steel
Seal Type: Contact
Seal Material: Nitrile Rubber
Performance: Standard Duty
Locking Device: Eccentric Locking Collar
Locking Device Part Number: EL210-115
Lubrication: Relubricatable
Collar Number: EL210-115
Basic Outer Ring: 210
Tải trọng tĩnh: 23200 N
Tải trọng động: 35000 N
Kiểu che kín: Double Sealed
Weight: 1.021 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

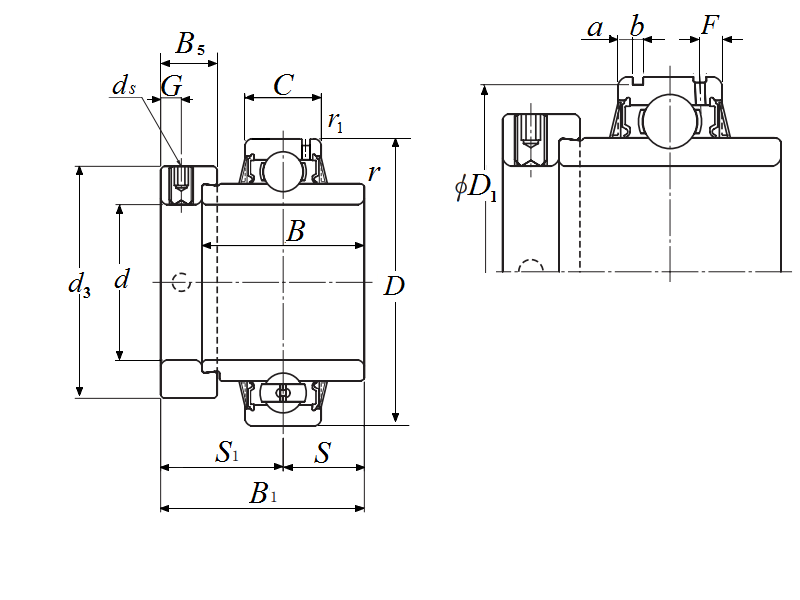

Thông số kích thước

d – đường kính trong: 49.213 mm
D – đường kính ngoài: 90.000 mm
C: 24.000 mm
B – độ rộng: 49.200 mm
B1: 62.700 mm
r – bán kính góc lượn: 1.500 mm
ds: 3/8-24 UNF
G: 6.800 mm
d3: 69.500 mm
B5: 18.300 mm
S1: 38.100 mm
S: 24.600 mm
F: 5.600 mm
r1: 1.500 mm
b: 2.850 mm
a: 3.700 mm
D1: 86.790 mm
