Eccentric-Locking-Collar-Type-Bearings -Cylindrical-O.D – UELS308D1

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

UELS308D1

Bearing Insert w/ Eccentric Locking Collar, Wide Inner Ring - Cylindrical O.D.

d40,000 mmĐường kính trong

D90,000 mmĐường kính ngoài

B41,300 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã UELS308D1

Đơn vị

Thông số kỹ thuật

Loại: Insert Bearing
Kiểu lỗ: Round
Bearing Type: Ball Bearing
Vật liệu: Through Hardened Steel
Vật liệu bi: Steel
Seal Type: Contact
Seal Material: Nitrile Rubber
Performance: Standard Duty
Locking Device: Eccentric Locking Collar
Lubrication: Relubricable
Collar Number: EL308
Basic Outer Ring: 308
Tải trọng tĩnh: 24000 N
Tải trọng động: 40500 N
Kiểu che kín: Double Sealed
Weight: 1.120 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

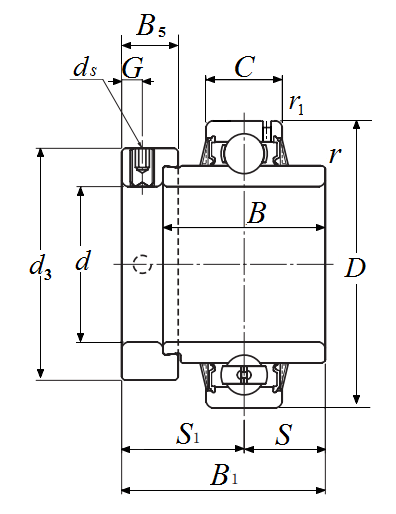

Thông số kích thước

d – đường kính trong: 40.000 mm
D – đường kính ngoài: 90.000 mm
C: 27.000 mm
B – độ rộng: 41.300 mm
B1: 57.100 mm
r – bán kính góc lượn: 2.000 mm
ds: M10x1.25
G: 8.000 mm
d3: 63.500 mm
B5: 20.600 mm
S1: 37.300 mm
S: 19.800 mm
F: 5.600 mm
r1: 1.000 mm
