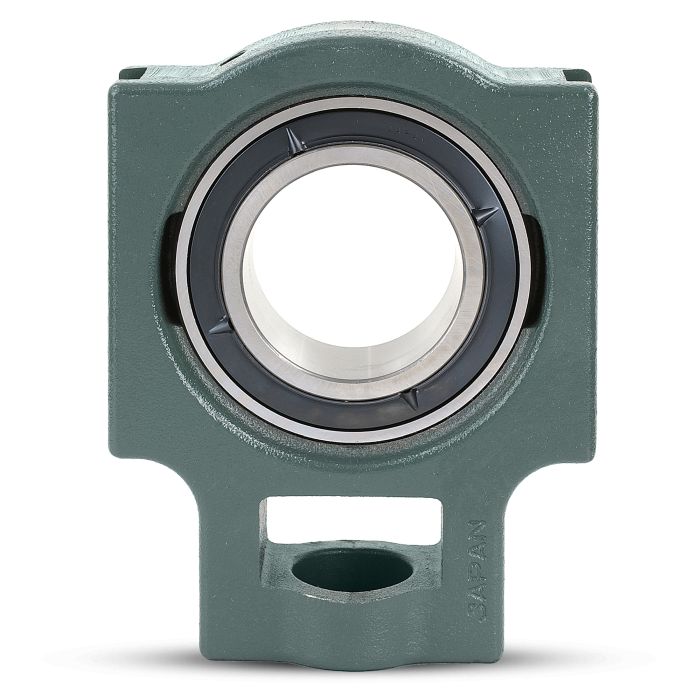

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.
MÃ SẢN PHẨM
UKT305D1-WHEN-USED-WITH-HE2305
Take-Up Unit, Cast Housing, Adapter, UKT Type
d19,050 mmĐường kính trong
D—Đường kính ngoài
B—Độ rộng
Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác
infos@catson.com.vn
DỮ LIỆU KỸ THUẬT
Thông số của mã UKT305D1-WHEN-USED-WITH-HE2305
Đơn vị
Thông số kỹ thuật
- Loại
- Take-Up Unit
- Bearing Type
- Ball Bearing
- Locking Device
- Adapter
- Seal Type
- Contact
- Seal Material
- Nitrile Rubber
- Bearing Number
- UK305D1
- Housing Number
- T305D1
- Housing Material
- Cast Iron
- Tải trọng động
- 21200 N 4750 lbf
- Tải trọng tĩnh
- 10900 N 2450 lbf
- Weight
- 1.400 kg 3.090 lb
- Khoảng nhiệt độ làm việc
- -40 to 120 ºC -40 to 250 ºF
- Lubrication
- Relubricatable
Thông số kích thước
- d – đường kính trong
- 19.050 mm 0.7500 in
- L
- 122.0 mm 4.8125 in
- H
- 89.0 mm 3.5000 in
- H1
- 80.0 mm 3.1562 in
- H2
- 62.0 mm 2.4375 in
- L1
- 76.0 mm 3.0000 in
- L2
- 14.0 mm 0.5625 in
- L3
- 65.0 mm 2.5625 in
- N
- 26.0 mm 1.0313 in
- N1
- 16.0 mm 0.6250 in
- N2
- 36.0 mm 1.4062 in
- A
- 36.0 mm 1.4062 in
- A1
- 12.0 mm 0.4724 in
- A2
- 26.0 mm 1.0313 in
- r – bán kính góc lượn
- 46.0 mm 1.8125 in
- B1
- 35.000 mm 1.3780 in
- F
- 5.000 mm 0.1969 in
- Notes
- Sales drawing reflects "Bore Size w/o Adapter". They do not show the "d"dimension, which is the bore size with adapter
