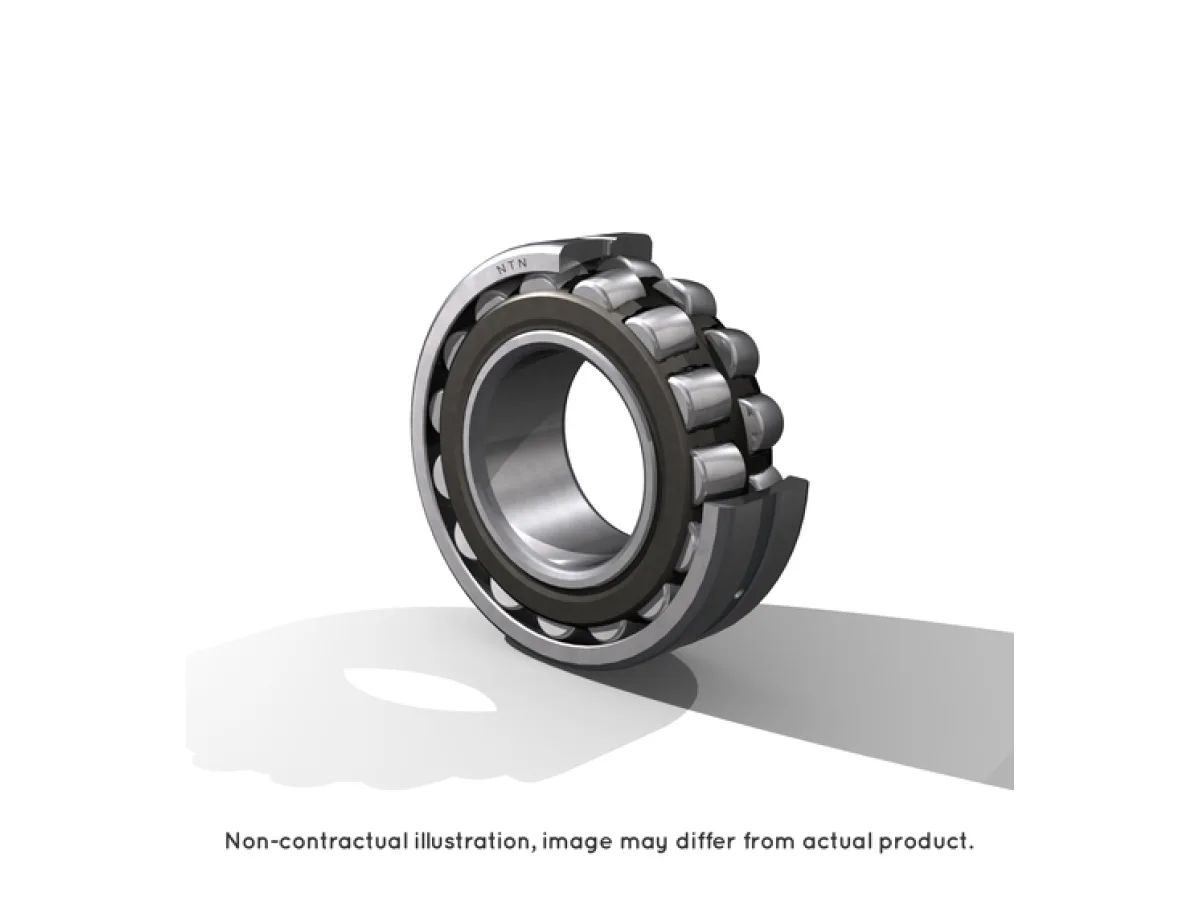

Hình ảnh và thông số kỹ thuật của mã 22215EAKW33C4.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vòng Bi NTN 22215EAKW33C4 thuộc nhóm Vòng bi tang trống NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 22215EAKW33C4
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN

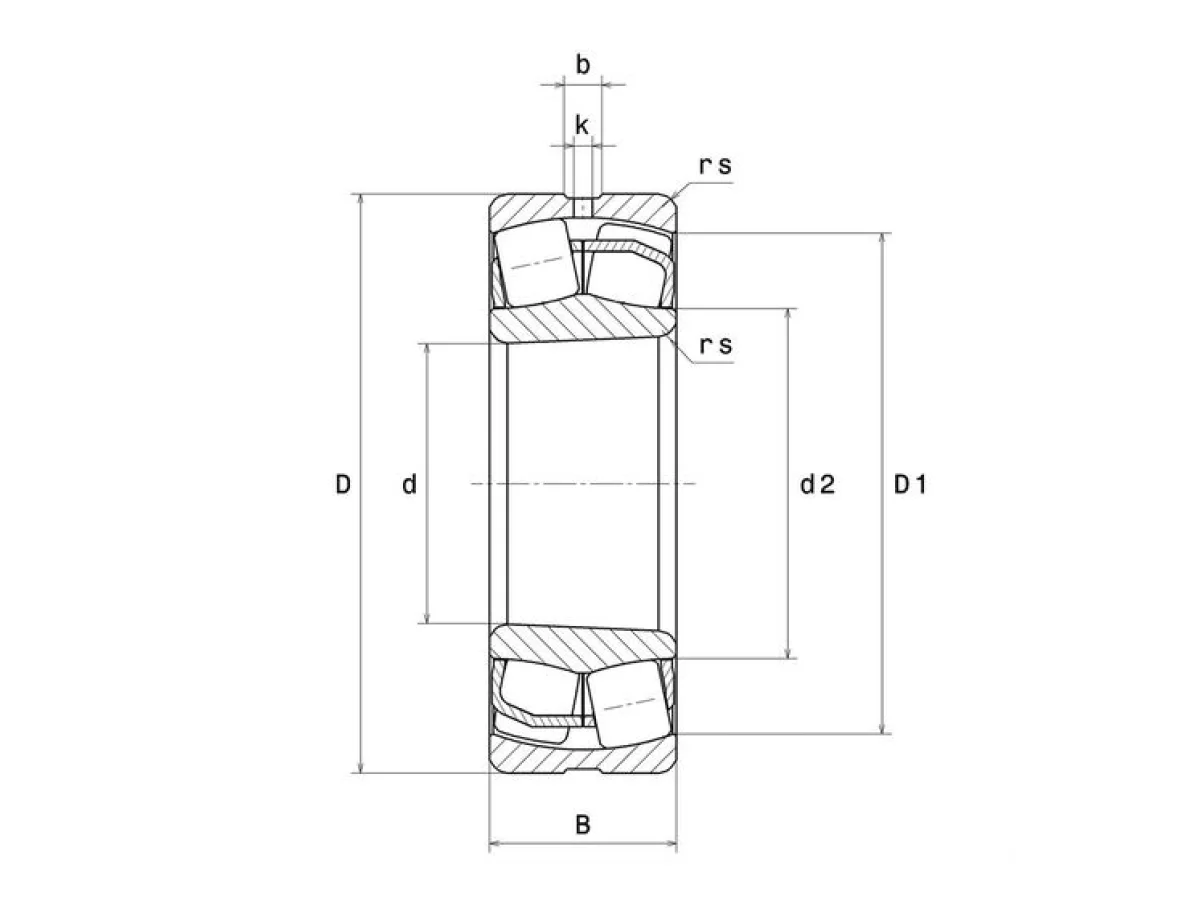

- d - Đường kính lỗ trục
- 75 mm
- D - Đường kính ngoài
- 130 mm
- B - Chiều rộng
- 31 mm
- d2 - Đường kính gờ của vòng trong
- 88,4 mm
- D1 - Đường kính gờ/rãnh của vòng ngoài
- 117,8 mm
- rs - Bán kính góc lượn tối thiểu
- 1,5 mm
- Số lượng lỗ bôi trơn
- 3
- b - Chiều rộng của rãnh bôi trơn
- 7,37 mm
- k - Đường kính của lỗ bôi trơn
- 3,5 mm
- Ống lót tham khảo
- H315
- Khe hở vòng bi
- C4
- Trọng lượng
- 1,644 kg
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 244 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 249 kN
- Cu - Giới hạn tải trọng mỏi
- 29,9 kN
- e - Trị số giới hạn
- 0.22
- Y0 - Hệ số tải trọng trục tĩnh
- 3.06
- Y1 - Hệ số tải trọng trục thấp hơn
- 3.13
- Y2 - Hệ số tải trọng trục trên
- 4.67
- N ref - Tốc độ nhiệt tham chiếu
- 4600 tr/min
- N lim - Tốc độ giới hạn cơ học
- 6200 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -40 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 200 °C
GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 84 mm
- db - Đường kính tối thiểu cho ống lót
- 80 mm
- Ce - Chiều dài tối thiểu cho ống lót
- 12 mm
- Da max - Đường kính vai tối đa OR
- 121 mm
- ra max - Bán kính góc lượn tối đa trục & vỏ
- 1,5 mm
