Hình ảnh và thông số kỹ thuật của mã 23240EMKW33.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

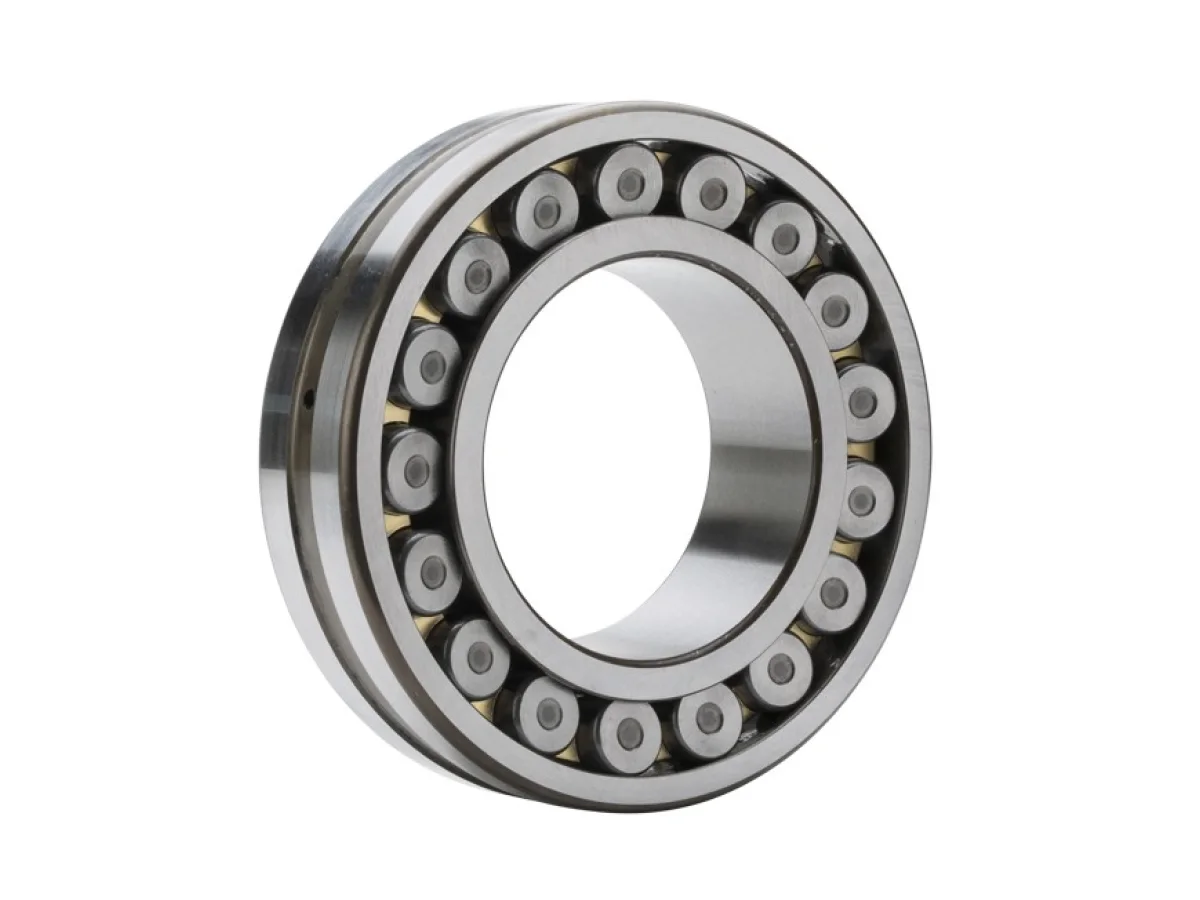

Vòng Bi NTN 23240EMKW33 thuộc nhóm Vòng bi tang trống NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 23240EMKW33
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 200 mm
- D - Đường kính ngoài
- 360 mm
- B - Chiều rộng
- 128 mm
- D1 - Đường kính gờ/rãnh của vòng ngoài
- 314,8 mm
- rs - Bán kính góc lượn tối thiểu
- 4 mm
- Số lượng lỗ bôi trơn
- 3
- b - Chiều rộng của rãnh bôi trơn
- 18,77 mm
- k - Đường kính của lỗ bôi trơn
- 9 mm
- Ống lót tham khảo
- H2340
- Khe hở vòng bi
- CN
- Trọng lượng
- 55,8 kg
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 2250 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 2840 kN
- Cu - Giới hạn tải trọng mỏi
- 253 kN
- e - Trị số giới hạn
- 0.34
- Y0 - Hệ số tải trọng trục tĩnh
- 1.93
- Y1 - Hệ số tải trọng trục thấp hơn
- 1.98
- Y2 - Hệ số tải trọng trục trên
- 2.94
- N ref - Tốc độ nhiệt tham chiếu
- 1100 tr/min
- N lim - Tốc độ giới hạn cơ học
- 1700 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -40 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 200 °C
GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 217 mm
- db - Đường kính tối thiểu cho ống lót
- 216 mm
- Ce - Chiều dài tối thiểu cho ống lót
- 19 mm
- Da max - Đường kính vai tối đa OR
- 343 mm
- ra max - Bán kính góc lượn tối đa trục & vỏ
- 3 mm
