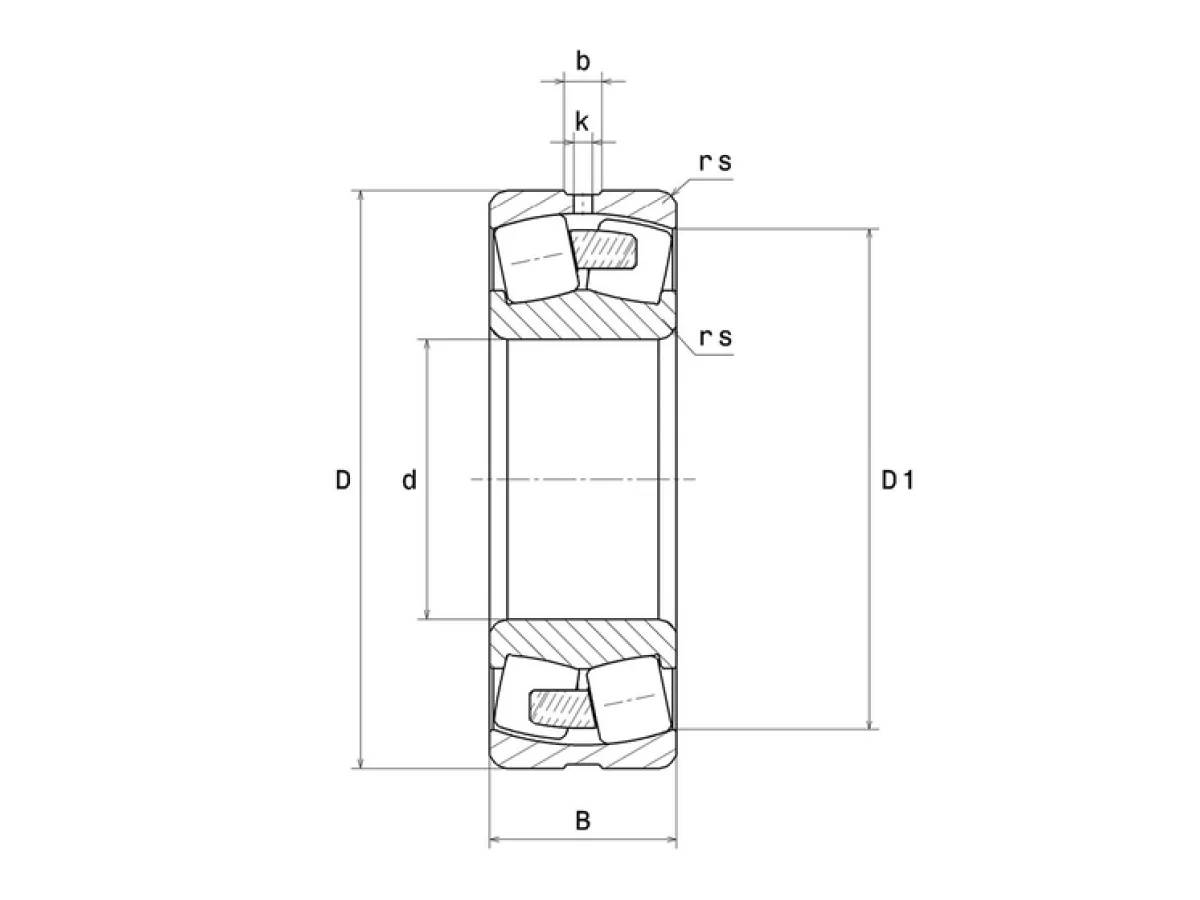

Hình ảnh và thông số kỹ thuật của mã 23960EMD1C3.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vòng Bi NTN 23960EMD1C3 thuộc nhóm Vòng bi tang trống NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 23960EMD1C3
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 300 mm
- D - Đường kính ngoài
- 420 mm
- B - Chiều rộng
- 90 mm
- d2 - Đường kính gờ của vòng trong
- 0 mm
- D1 - Đường kính gờ/rãnh của vòng ngoài
- 387 mm
- rs - Bán kính góc lượn tối thiểu
- 3 mm
- Số lượng lỗ bôi trơn
- 8
- b - Chiều rộng của rãnh bôi trơn
- 14 mm
- k - Đường kính của lỗ bôi trơn
- 8 mm
- Khe hở vòng bi
- C3
- Trọng lượng
- 40,1 kg
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 1600 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 2620 kN
- Cu - Giới hạn tải trọng mỏi
- 145 kN
- e - Trị số giới hạn
- 0.2
- Y0 - Hệ số tải trọng trục tĩnh
- 3.34
- Y1 - Hệ số tải trọng trục thấp hơn
- 3.42
- Y2 - Hệ số tải trọng trục trên
- 5.09
- N lim - Tốc độ giới hạn bôi trơn dầu
- 1140 tr/min
- N lim - Tốc độ giới hạn bôi trơn mỡ
- 890 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -40 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 200 °C
GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 313 mm
- Da max - Đường kính vai tối đa OR
- 407 mm
- ra max - Bán kính góc lượn tối đa trục & vỏ
- 3 mm
