Hình ảnh và thông số kỹ thuật của mã 24060EMK30D1C3.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

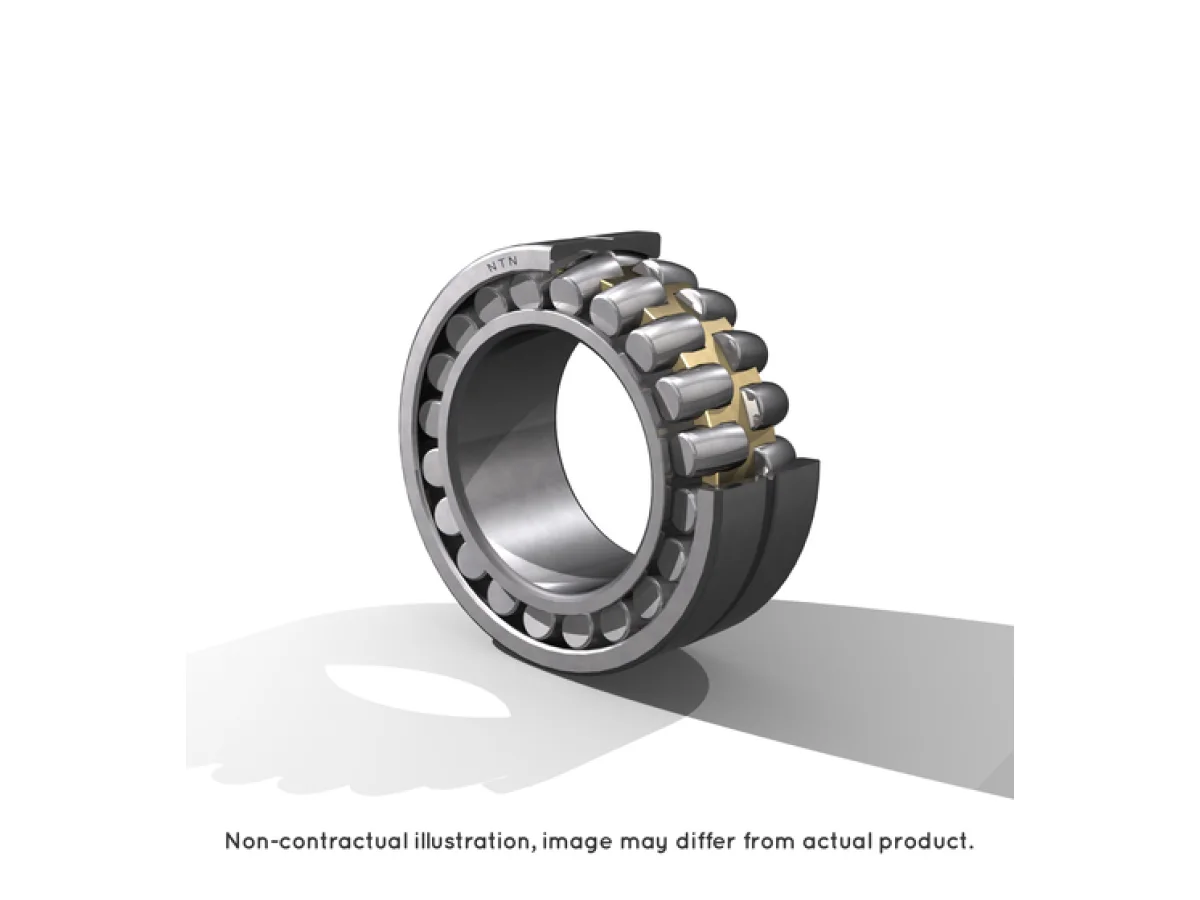

Vòng Bi NTN 24060EMK30D1C3 thuộc nhóm Vòng bi tang trống NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 24060EMK30D1C3

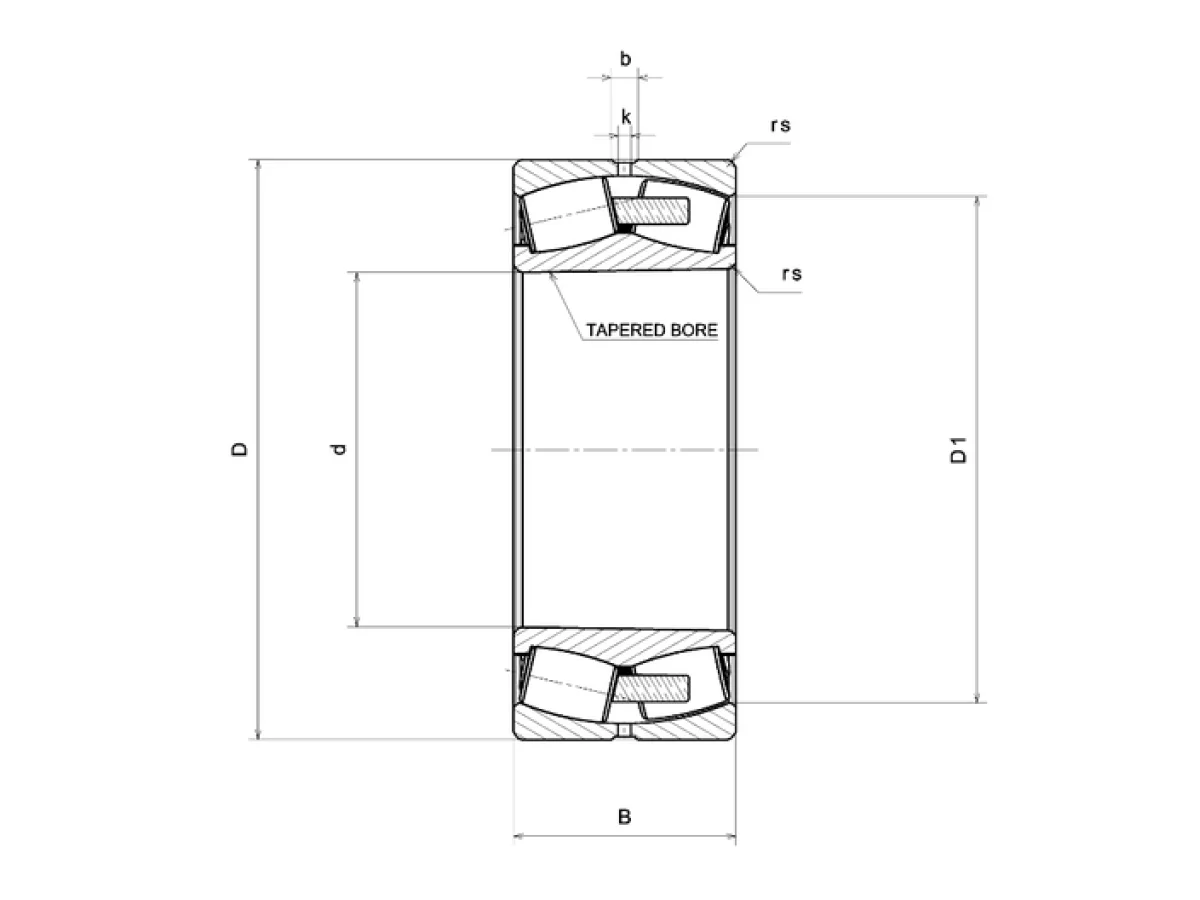

THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 300 mm
- D - Đường kính ngoài
- 460 mm
- B - Chiều rộng
- 160 mm
- d2 - Đường kính gờ của vòng trong
- 0 mm
- D1 - Đường kính gờ/rãnh của vòng ngoài
- 401 mm
- rs - Bán kính góc lượn tối thiểu
- 4 mm
- Số lượng lỗ bôi trơn
- 8
- b - Chiều rộng của rãnh bôi trơn
- 20 mm
- k - Đường kính của lỗ bôi trơn
- 12 mm
- Ống lót tham khảo
- AH24060
- Khe hở vòng bi
- C3
- Trọng lượng
- 96,9 kg
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 3150 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 5190 kN
- Cu - Giới hạn tải trọng mỏi
- 166 kN
- e - Trị số giới hạn
- 0.33
- Y0 - Hệ số tải trọng trục tĩnh
- 2
- Y1 - Hệ số tải trọng trục thấp hơn
- 2.04
- Y2 - Hệ số tải trọng trục trên
- 3.04
- N lim - Tốc độ giới hạn bôi trơn dầu
- 970 tr/min
- N lim - Tốc độ giới hạn bôi trơn mỡ
- 760 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -40 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 200 °C

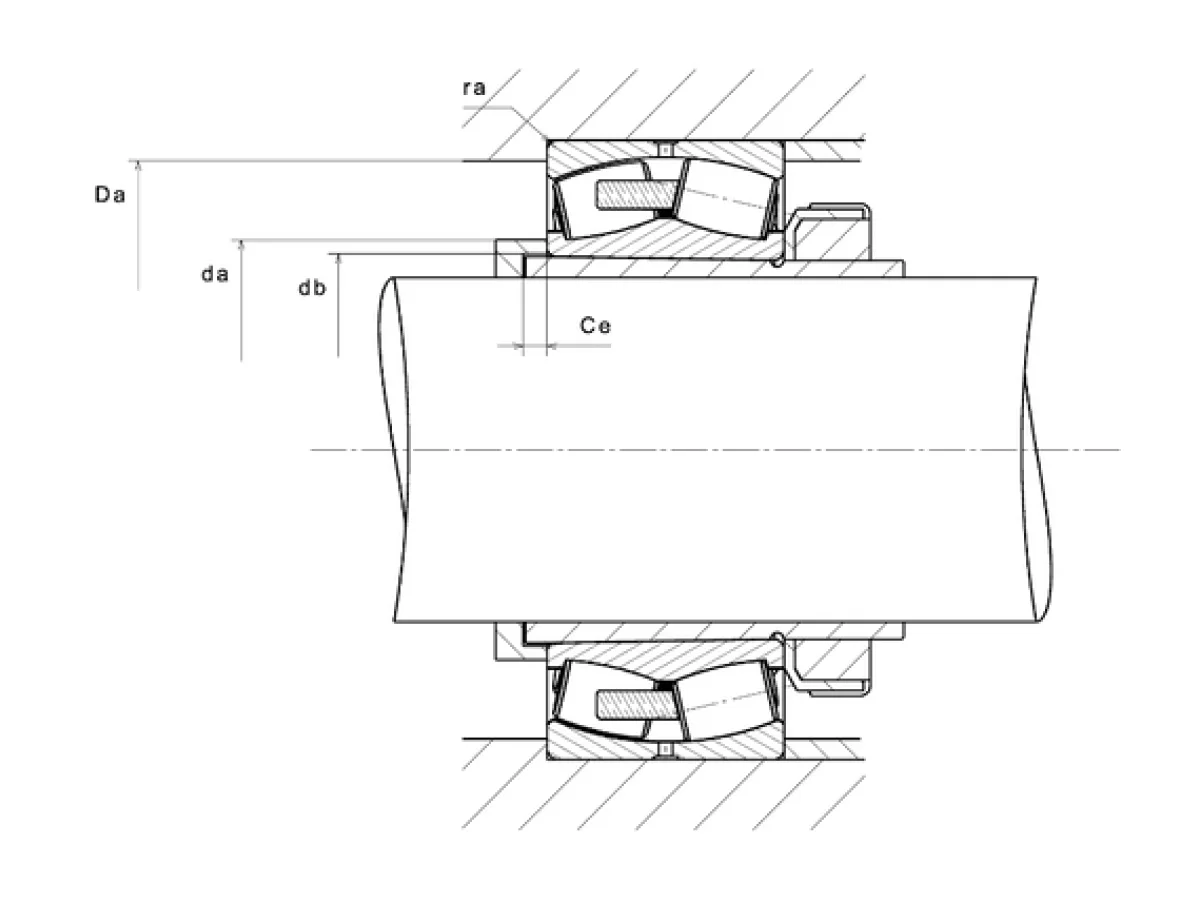

GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 315 mm
- Da max - Đường kính vai tối đa OR
- 445 mm
- ra max - Bán kính góc lượn tối đa trục & vỏ
- 4 mm
