Hình ảnh và thông số kỹ thuật của mã CM-UCFC205D1.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Gối đỡ CM-UCFC205D1 thuộc nhóm Gối đỡ NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.

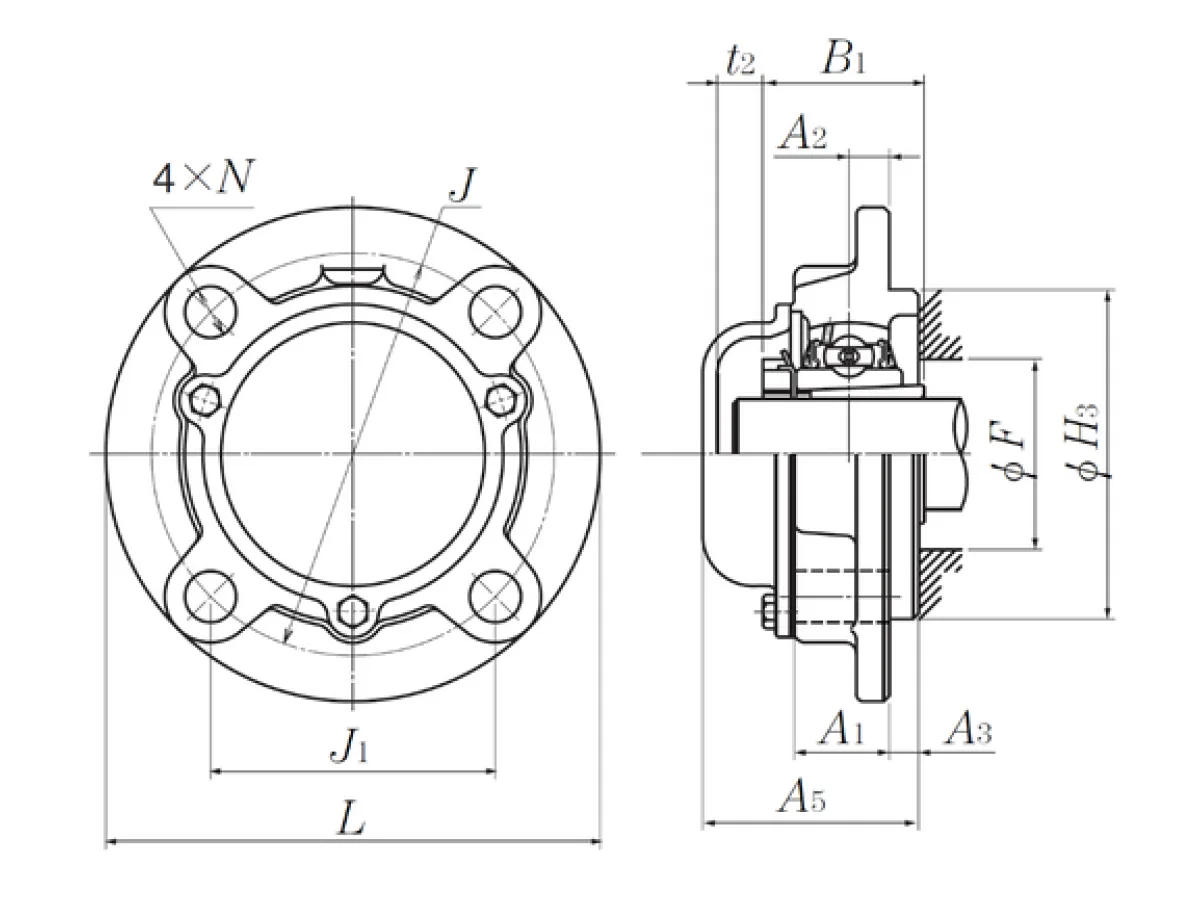

Thông số mã CM-UCFC205D1
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- Chiều cao (A1C)
- 22 mm
- Khoảng cách từ bề mặt lắp đặt đến rãnh ổ trục (A2)
- 10 mm
- Chiều cao định tâm (A3)
- 6 mm
- Tổng chiều cao bao gồm cả lớp phủ bụi đúc (A5)
- 51 mm
- Chèn IR chiều rộng (B)
- 34,1 mm
- Đường kính lỗ khoan (đường kính trục)
- 25
- H3 - Đường kính tâm
- 70 mm
- Đường kính bước của lỗ bu lông gắn (J)
- 90 mm
- Khoảng cách của lỗ bu lông gắn (FC2, FCX, FCG2) (J1)
- 63,6 mm
- Chiều dài tổng thể (L)
- 115 mm
- Đường kính lỗ bu lông gắn (N)
- 12 mm
- Khoảng cách mặt IR - giữa rãnh ổ trục (S)
- 14,3 mm
- Khoảng cách giữa miếng chèn và nắp chống bụi đúc (t2)
- 11 mm
TÍNH NĂNG KHÁC
- Trọng lượng
- 1,2 kg
