Hình ảnh và thông số kỹ thuật của mã CM-UCP208D1.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Gối đỡ CM-UCP208D1 thuộc nhóm Gối đỡ NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.

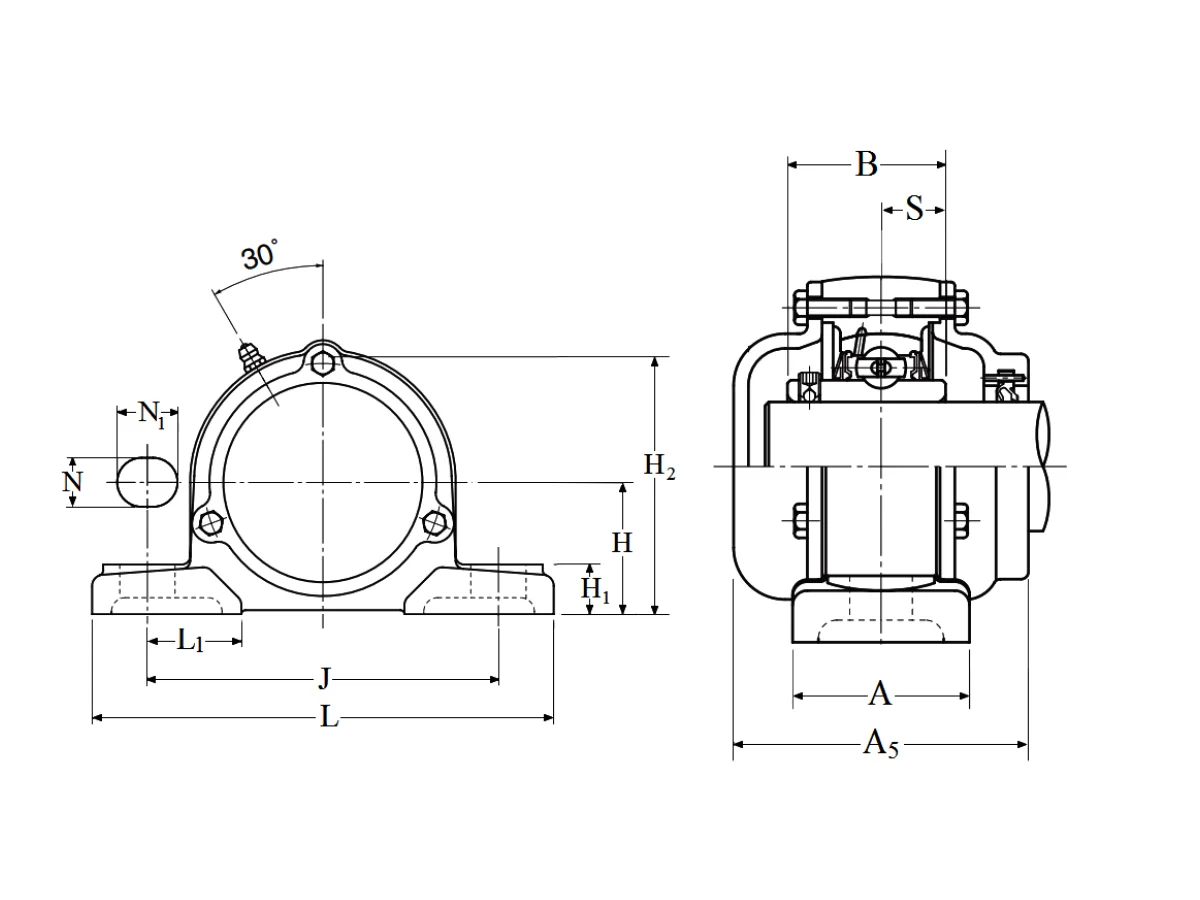

Thông số mã CM-UCP208D1
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- A - Chiều rộng vỏ
- 54 mm
- Chiều rộng trên tấm chắn bụi đúc (A5)
- 90 mm
- Chèn IR chiều rộng (B)
- 49,2 mm
- Đường kính lỗ khoan (đường kính trục)
- 40
- h - Chiều cao tâm ổ trục
- 49,2 mm
- H1 - Chiều cao chân vỏ
- 18 mm
- H2 - Chiều cao
- 98 mm
- Khoảng cách của lỗ bu lông gắn (J)
- 137 mm
- L - Chiều dài vỏ
- 184 mm
- L1 - Chiều dài chân vỏ
- 52 mm
- u - Lỗ lắp (chiều rộng)
- 17 mm
- N1 - Chiều dài lỗ lắp
- 20 mm
- Khoảng cách mặt IR - giữa rãnh ổ trục (S)
- 19 mm
- Khoảng cách giữa miếng chèn và nắp chống bụi đúc (t2)
- 9 mm
- Kích thước bu lông lắp (-)
- 14 mm
TÍNH NĂNG KHÁC
- Trọng lượng
- 2,7 kg
