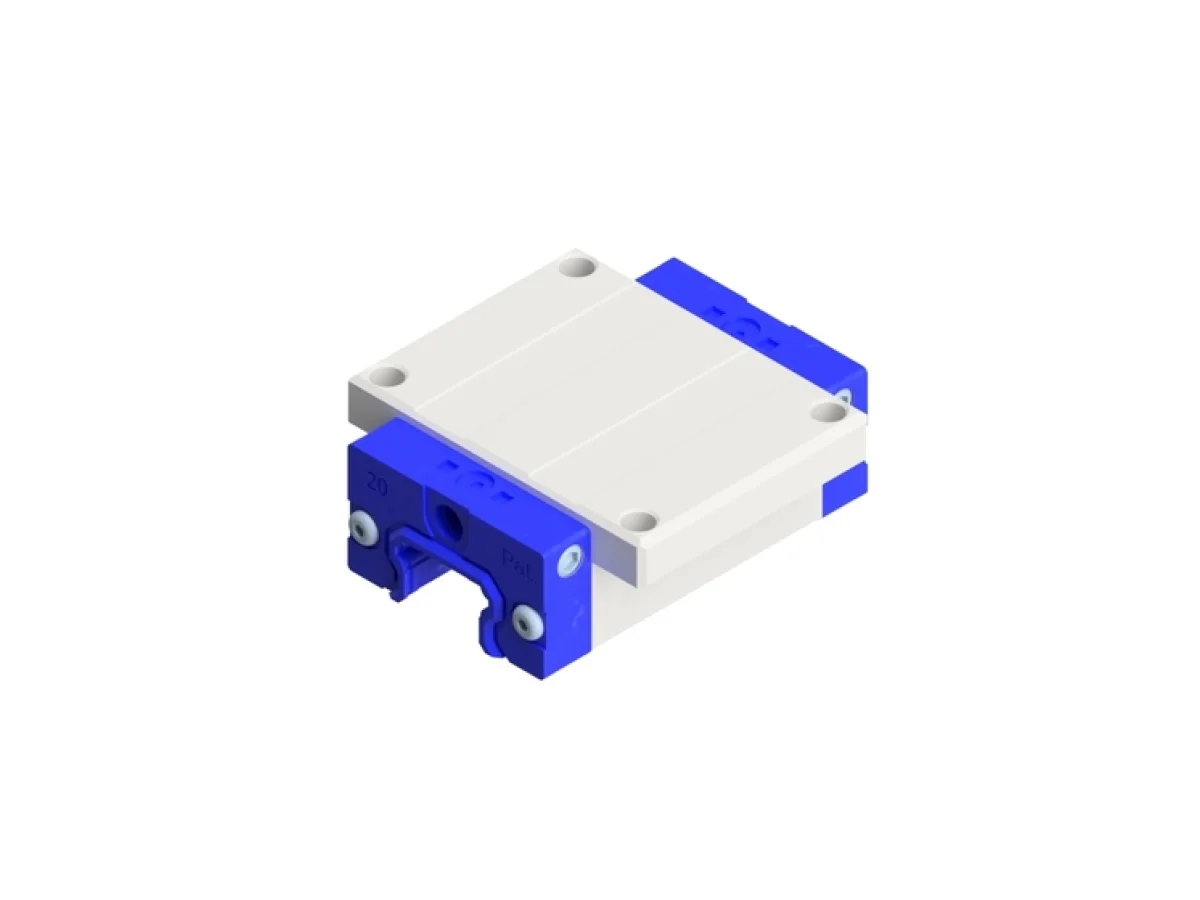

Ray trượt tuyến tính NTN-SNR LGBXH20FLSSNZ2-N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGBXH20FLSSNZ2-N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGB
- Carriage version
- X
- Carriage Chiều cao
- H
- Size
- 20
- Kiểu thiết kế
- FL
- Sealing
- SS - End seals on both sides, inner and side seals
- Precision class
- N
- Preload class
- Z2
- Vật liệu
- Carbon steel
- Special options
- N - Standard
- Lubrication connection
- 00 - Hydraulic type grease nipple 67°
- Lubricant
- A - SNR LUB HEAVY DUTY
- H
- 30 mm
- W
- 63 mm
- W2
- 21,5 mm
- E
- 4,5 mm
- L - Chiều dài
- 82,1 mm
- B - Flange width
- 53 mm
- J
- 40 mm
- MQ
- M 6
- ih
- 5,4 mm
- l
- 9 mm
- L1
- 61,3 mm
- H2
- M 6
- T1
- 7,1 mm
- N
- 12,3 mm
- T2
- 6,3 mm
- L2
- 4,25 mm
- H3
- M 6
- Lx
- 3,8 mm
- Khối lượng
- 0,46 kg
Hiệu suất sản phẩm
- C50
- 18880000 mN
- C100
- 14980000 mN
- C0
- 40110000 mN
- Mx
- 0,376 kN-m
- My
- 0,366 kN-m
- Mz
- 0,366 kN-m
