Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

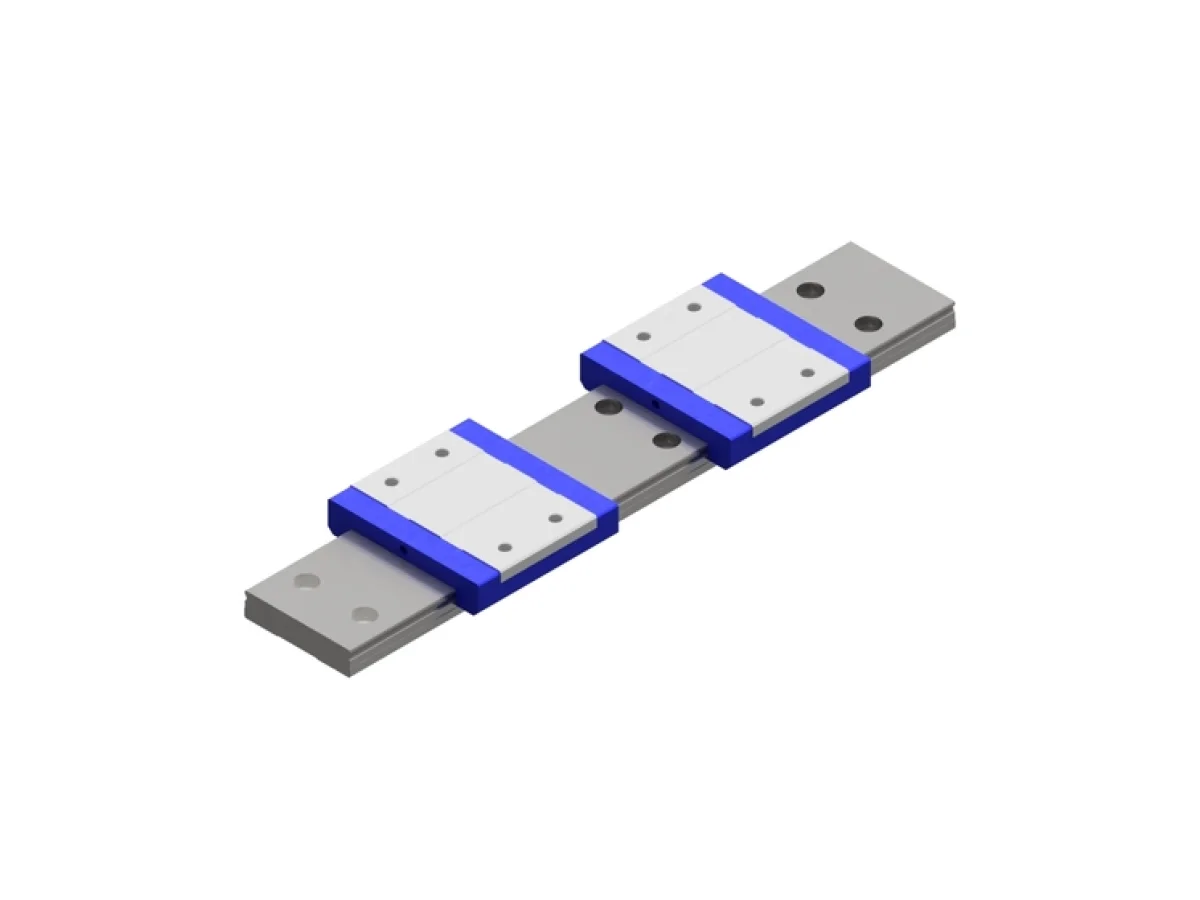

Ray trượt tuyến tính NTN-SNR LGMC09WL20BBL02000NZ1-1-0-10.0N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGMC09WL20BBL02000NZ1-1-0-10.0N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGM
- Carriage version
- C
- Size
- 9
- Kiểu thiết kế
- WL
- Number of carriages
- 20
- Sealing
- BB - End seals on both sides, side seals
- Rail fixation
- L
- Rail length
- 2000 mm
- Precision class
- N
- Preload class
- Z1
- Rail arrangement
- 1
- Vật liệu
- Corrosion resistant material
- Special options
- N - Standard
- Lubrication connection
- 09 - Lubrication hole
- Lubricant
- A - SNR LUB HEAVY DUTY
- H
- 12 mm
- W
- 30 mm
- W2
- 6 mm
- E
- 3,4 mm
- L - Chiều dài
- 51 mm
- B - Flange width
- 23 mm
- J
- 24 mm
- MQ
- M 3
- l
- 2,8 mm
- L1
- 38,7 mm
- H2
- ø 1,5
- T1
- 2,3 mm
- H3
- ø 1,5
- W1
- 18 mm
- H1
- 7,25 mm
- G1
- 10 mm
- F
- 30 mm
- d
- 3,5 mm
- D2
- 6 mm
- h4
- 4,5 mm
- Khối lượng
- 2,8 kg
Hiệu suất sản phẩm
- C50
- 4320000 mN
- C100
- 3430000 mN
- C0
- 4270000 mN
- Mx
- 0,041 kN-m
- My
- 0,027 kN-m
- Mz
- 0,027 kN-m
HỖ TRỢ CHỌN MÃ NTN-SNR
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
