Thông số sản phẩm

Thương hiệu

SNR

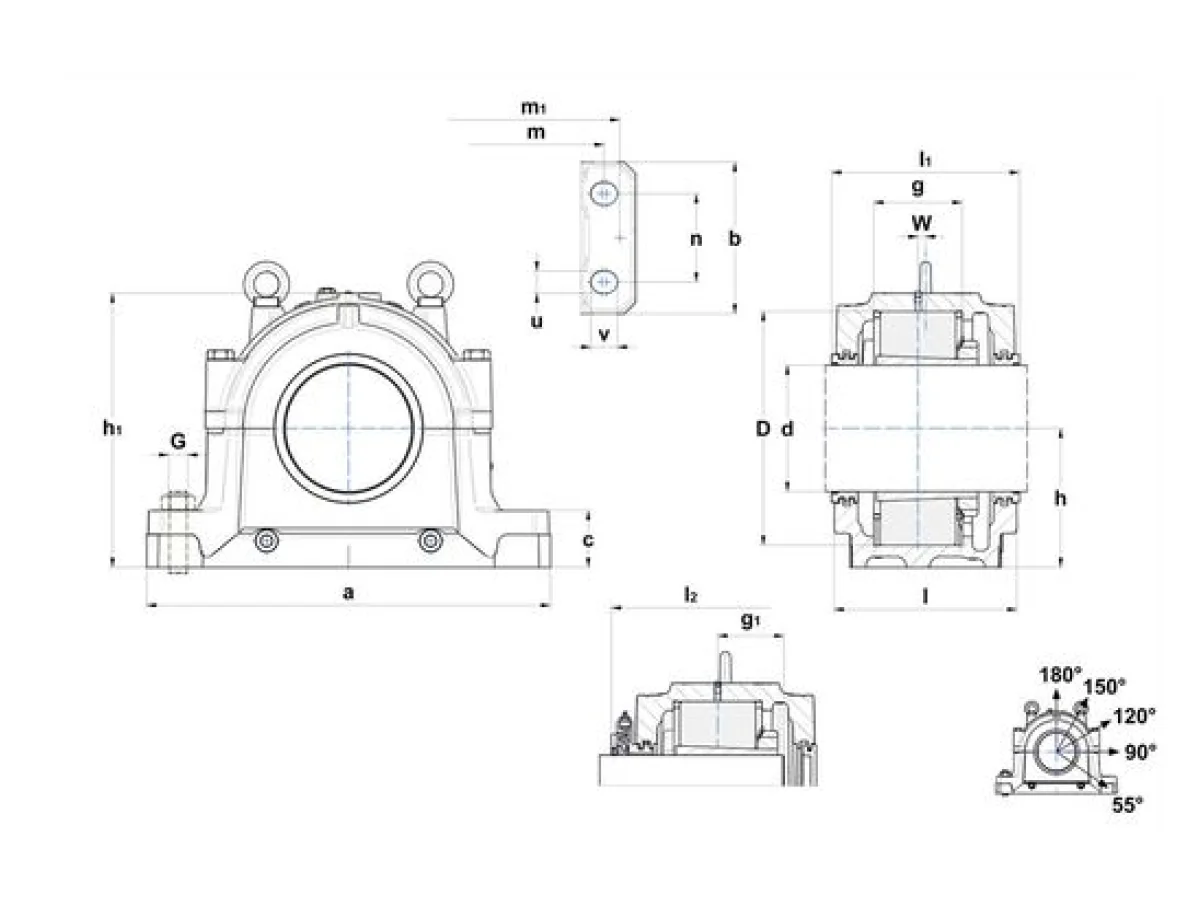

d - Đường kính trục

500 mm

d1 - Đường kính trục outlet large

530 mm

a - Chiều dài vỏ gối

1220 mm

b - Chiều rộng chân vỏ gối

430 mm

c - Housing foot height

135 mm

g - Vòng bi seat width

246 mm

h - Chiều cao tâm vòng bi

420 mm

h1 - Chiều cao vỏ gối

835 mm

l - Housing mid width

460 mm

l1 - Chiều rộng over TS

469 mm

l2 - Chiều rộng over TA

551 mm

m - Lỗ lắp/punches distance (length)

1030 mm

m1 - Distance punches dowel pins

1120 mm

n - Lỗ lắp distance (width)

260 mm

u - Lỗ lắp (width)

48 mm

v - Lỗ lắp (length)

60 mm

D - Đường kính bệ lắp vòng bi

720 mm

g1 - Distance small shaft shoulder to bearing center

209 mm

W - Vòng bi distance

35 mm

Housing weight

717 kg

Vật liệu of Housing

ductile cast

Lượng mỡ ban đầu

30,6 l

Bu lông

G - Fixing bolts

M42

Mô-men siết khuyến nghị fixing bolts

2800 N-m

Connection bolts

M42x280

Mô-men siết khuyến nghị connection bolts

2430 N-m

Eye bolt(s)

M42

Tải trọng tối đa 120°

2300000000 mN

Tải trọng tối đa 150°

1330000000 mN

Tải trọng tối đa 180°

1150000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

12800000000 mN

Tải trọng phá hủy P 55°

16000000000 mN

Tải trọng phá hủy P 90°

7680000000 mN

Tải trọng phá hủy P 120°

5760000000 mN

Tải trọng phá hủy P 150°

4960000000 mN

Tải trọng phá hủy P 180°

6400000000 mN

Tải trọng phá hủy axial P a

4000000000 mN

Bộ phận liên quan

Vòng bi

230/500

Fixing rings

2 x FR720x29.5x15

Labyrinth sealing TS

TS-560

Taconite Phớt làm kín TA

TA-560

End cover TE

TE-560
