Thông số sản phẩm

Thương hiệu

SNR

d - Đường kính trục

220 mm

d1 - Đường kính trục outlet large

240 mm

a - Chiều dài vỏ gối

610 mm

b - Chiều rộng chân vỏ gối

230 mm

c - Housing foot height

85 mm

g - Vòng bi seat width

130 mm

h - Chiều cao tâm vòng bi

210 mm

h1 - Chiều cao vỏ gối

411 mm

l - Housing mid width

280 mm

l1 - Chiều rộng over TS

290 mm

l2 - Chiều rộng over TA

353 mm

m - Lỗ lắp/punches distance (length)

510 mm

m1 - Distance punches dowel pins

560 mm

n - Lỗ lắp distance (width)

130 mm

u - Lỗ lắp (width)

35 mm

v - Lỗ lắp (length)

42 mm

D - Đường kính bệ lắp vòng bi

340 mm

g1 - Distance small shaft shoulder to bearing center

106,5 mm

W - Vòng bi distance

10 mm

Housing weight

117 kg

Vật liệu of Housing

ductile cast

Lượng mỡ ban đầu

4,2 l

Bu lông

G - Fixing bolts

M30

Mô-men siết khuyến nghị fixing bolts

1005 N-m

Connection bolts

M24x160

Mô-men siết khuyến nghị connection bolts

440 N-m

Eye bolt(s)

M20

Tải trọng tối đa 120°

800000000 mN

Tải trọng tối đa 150°

460000000 mN

Tải trọng tối đa 180°

400000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

4600000000 mN

Tải trọng phá hủy P 55°

5700000000 mN

Tải trọng phá hủy P 90°

2800000000 mN

Tải trọng phá hủy P 120°

1900000000 mN

Tải trọng phá hủy P 150°

1800000000 mN

Tải trọng phá hủy P 180°

2300000000 mN

Bộ phận liên quan

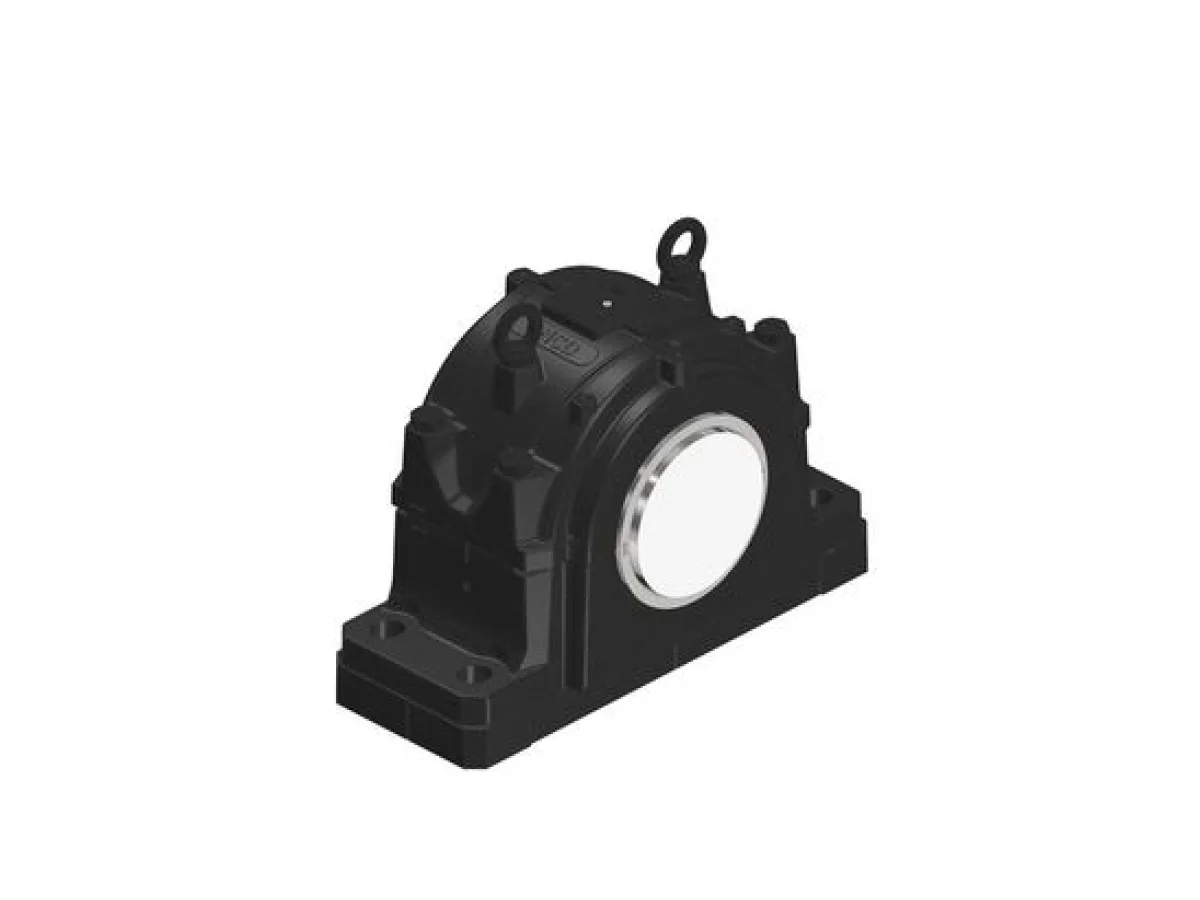

Designation of housing

SNCD3044R

Vòng bi

23044

Fixing rings

4 x FR340x10x10

Labyrinth sealing TS

TS-52

Taconite Phớt làm kín TA

TA-52

End cover TE

TE-52
