Thông số sản phẩm

Thương hiệu

SNR

d - Đường kính trục

260 mm

d1 - Đường kính trục outlet large

280 mm

a - Chiều dài vỏ gối

700 mm

b - Chiều rộng chân vỏ gối

260 mm

c - Housing foot height

95 mm

g - Vòng bi seat width

148 mm

h - Chiều cao tâm vòng bi

240 mm

h1 - Chiều cao vỏ gối

474 mm

l - Housing mid width

310 mm

l1 - Chiều rộng over TS

315 mm

l2 - Chiều rộng over TA

397 mm

m - Lỗ lắp/punches distance (length)

600 mm

m1 - Distance punches dowel pins

650 mm

n - Lỗ lắp distance (width)

150 mm

u - Lỗ lắp (width)

35 mm

v - Lỗ lắp (length)

42 mm

D - Đường kính bệ lắp vòng bi

400 mm

g1 - Distance small shaft shoulder to bearing center

119,5 mm

W - Vòng bi distance

12 mm

Housing weight

168 kg

Vật liệu of Housing

ductile cast

Lượng mỡ ban đầu

6,5 l

Bu lông

G - Fixing bolts

M30

Mô-men siết khuyến nghị fixing bolts

1005 N-m

Connection bolts

M30x180

Mô-men siết khuyến nghị connection bolts

870 N-m

Eye bolt(s)

M24

Tải trọng tối đa 120°

1300000000 mN

Tải trọng tối đa 150°

750000000 mN

Tải trọng tối đa 180°

650000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

6100000000 mN

Tải trọng phá hủy P 55°

7500000000 mN

Tải trọng phá hủy P 90°

3600000000 mN

Tải trọng phá hủy P 120°

2700000000 mN

Tải trọng phá hủy P 150°

2500000000 mN

Tải trọng phá hủy P 180°

3000000000 mN

Bộ phận liên quan

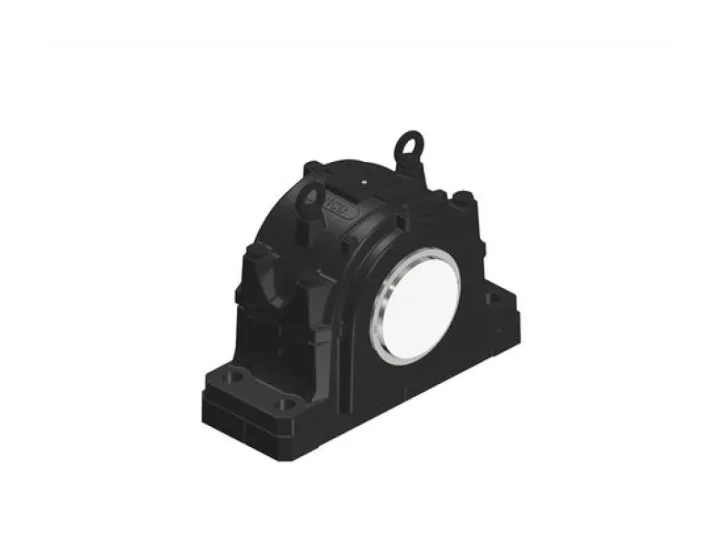

Designation of housing

SNCD3052R

Vòng bi

23052

Fixing rings

2 x FR400x22x10

Labyrinth sealing TS

TS-60

Taconite Phớt làm kín TA

TA-60

End cover TE

TE-60
