Thông số sản phẩm

Thương hiệu

SNR

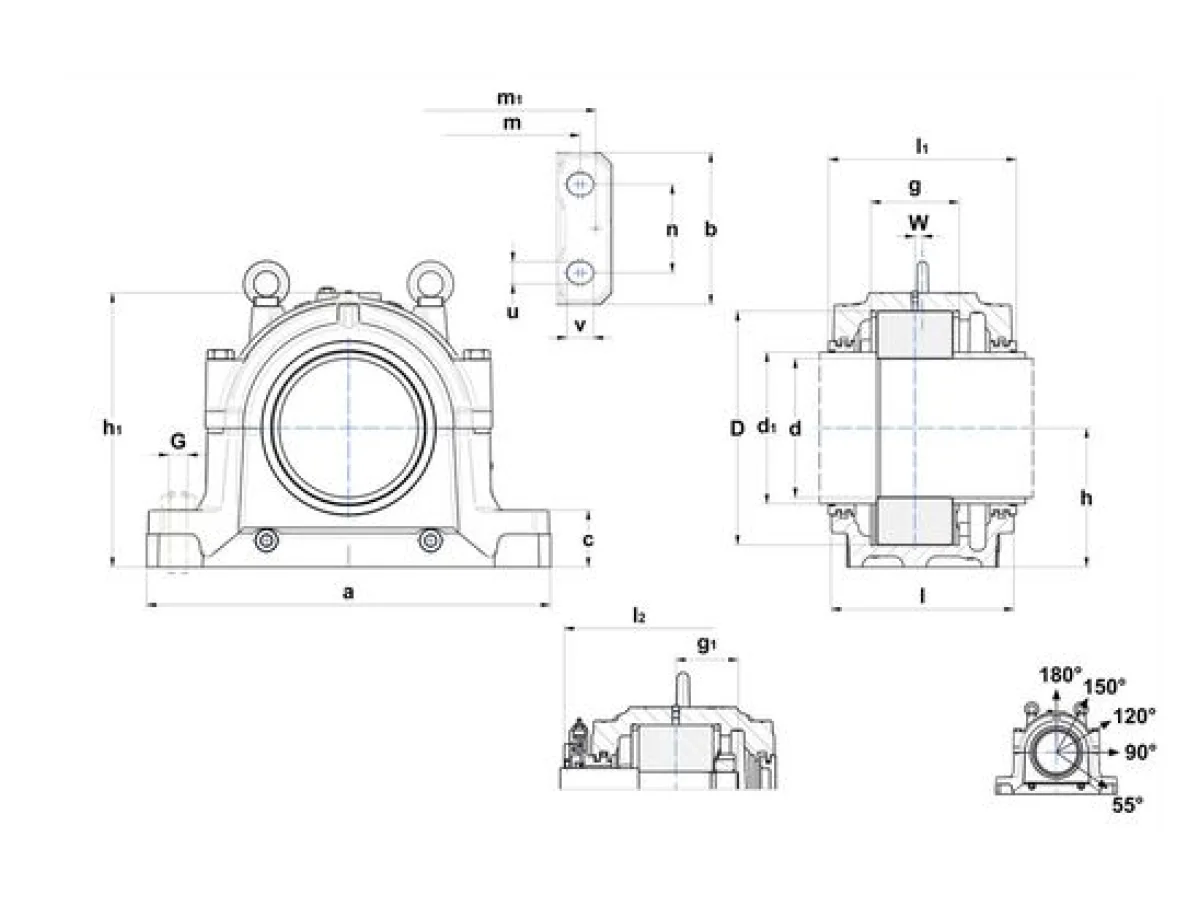

d - Đường kính trục

300 mm

d1 - Đường kính trục outlet large

320 mm

a - Chiều dài vỏ gối

790 mm

b - Chiều rộng chân vỏ gối

280 mm

c - Housing foot height

105 mm

g - Vòng bi seat width

168 mm

h - Chiều cao tâm vòng bi

280 mm

h1 - Chiều cao vỏ gối

551 mm

l - Housing mid width

320 mm

l1 - Chiều rộng over TS

330 mm

l2 - Chiều rộng over TA

412 mm

m - Lỗ lắp/punches distance (length)

670 mm

m1 - Distance punches dowel pins

740 mm

n - Lỗ lắp distance (width)

160 mm

u - Lỗ lắp (width)

42 mm

v - Lỗ lắp (length)

50 mm

D - Đường kính bệ lắp vòng bi

460 mm

g1 - Distance small shaft shoulder to bearing center

133,5 mm

W - Vòng bi distance

16 mm

Housing weight

230 kg

Vật liệu of Housing

ductile cast

Lượng mỡ ban đầu

8,5 l

Bu lông

G - Fixing bolts

M36

Mô-men siết khuyến nghị fixing bolts

1750 N-m

Connection bolts

M30x220

Mô-men siết khuyến nghị connection bolts

870 N-m

Eye bolt(s)

M24

Tải trọng tối đa 120°

1300000000 mN

Tải trọng tối đa 150°

750000000 mN

Tải trọng tối đa 180°

650000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

7200000000 mN

Tải trọng phá hủy P 55°

9000000000 mN

Tải trọng phá hủy P 90°

4300000000 mN

Tải trọng phá hủy P 120°

3200000000 mN

Tải trọng phá hủy P 150°

2800000000 mN

Tải trọng phá hủy P 180°

3600000000 mN

Bộ phận liên quan

Designation of housing

SNCD3060R

Vòng bi

23060

Fixing rings

2 x FR460x25x12

Labyrinth sealing TS

TS-68

Taconite Phớt làm kín TA

TA-68

End cover TE

TE-68
