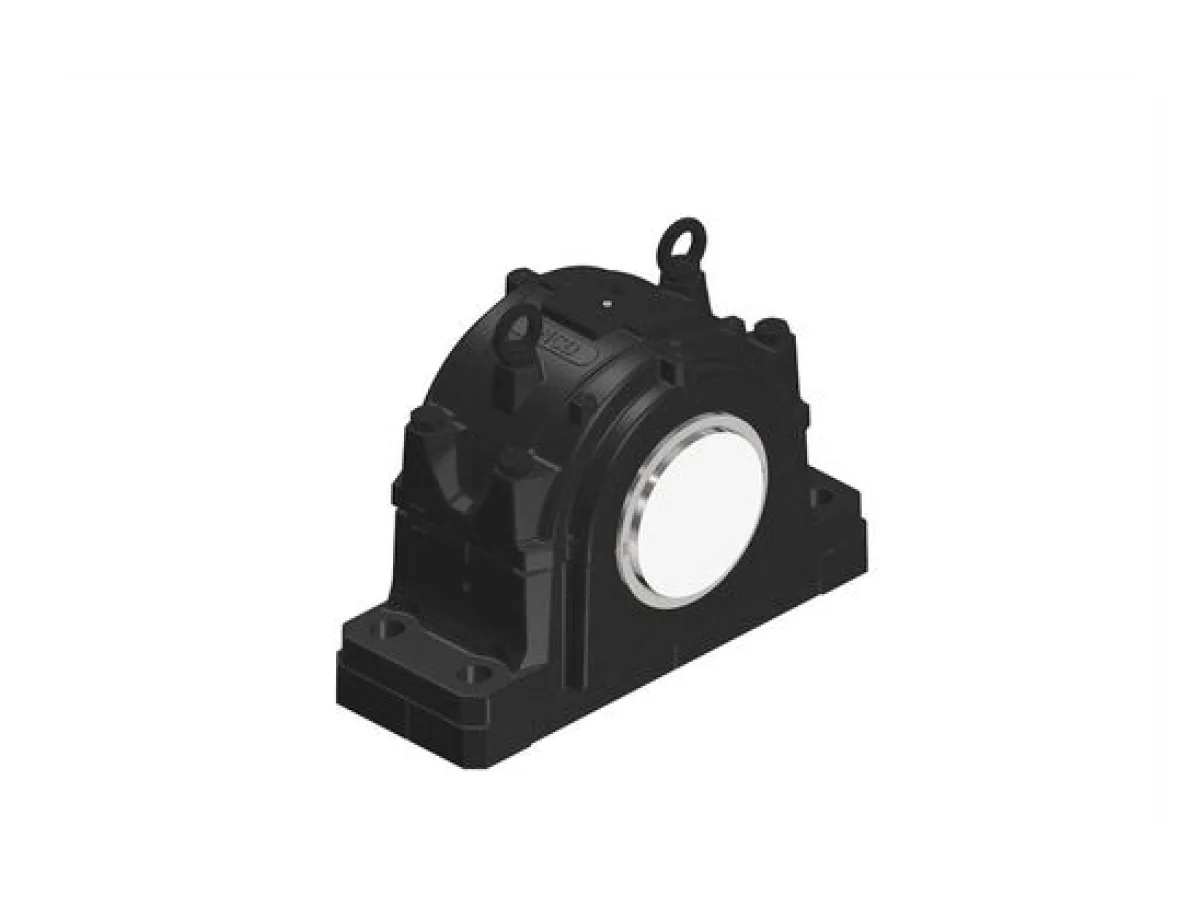

Thông số sản phẩm

Thương hiệu

SNR

d - Đường kính trục

320 mm

a - Chiều dài vỏ gối

950 mm

b - Chiều rộng chân vỏ gối

360 mm

c - Housing foot height

120 mm

g - Vòng bi seat width

210 mm

h - Chiều cao tâm vòng bi

340 mm

h1 - Chiều cao vỏ gối

675 mm

l - Housing mid width

400 mm

l1 - Chiều rộng over TS

410 mm

l2 - Chiều rộng over TA

491 mm

m - Lỗ lắp/punches distance (length)

810 mm

m1 - Distance punches dowel pins

880 mm

n - Lỗ lắp distance (width)

220 mm

u - Lỗ lắp (width)

42 mm

v - Lỗ lắp (length)

50 mm

D - Đường kính bệ lắp vòng bi

580 mm

g1 - Distance small shaft shoulder to bearing center

184,5 mm

W - Vòng bi distance

24 mm

Housing weight

429 kg

Vật liệu of Housing

ductile cast

Lượng mỡ ban đầu

17,4 l

Bu lông

G - Fixing bolts

M36

Mô-men siết khuyến nghị fixing bolts

1750 N-m

Connection bolts

M36x250

Mô-men siết khuyến nghị connection bolts

1520 N-m

Eye bolt(s)

M30

Tải trọng tối đa 120°

1800000000 mN

Tải trọng tối đa 150°

1040000000 mN

Tải trọng tối đa 180°

900000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

10800000000 mN

Tải trọng phá hủy P 55°

13500000000 mN

Tải trọng phá hủy P 90°

6400000000 mN

Tải trọng phá hủy P 120°

4600000000 mN

Tải trọng phá hủy P 150°

4100000000 mN

Tải trọng phá hủy P 180°

5400000000 mN

Bộ phận liên quan

Designation of housing

SNCD3168

Vòng bi

23168K

Adapter sleeve

H3168

Fixing rings

2 x FR580x10x10

Labyrinth sealing TS

TS-68

Taconite Phớt làm kín TA

TA-68

End cover TE

TE-68
