Thông số sản phẩm

Thương hiệu

SNR

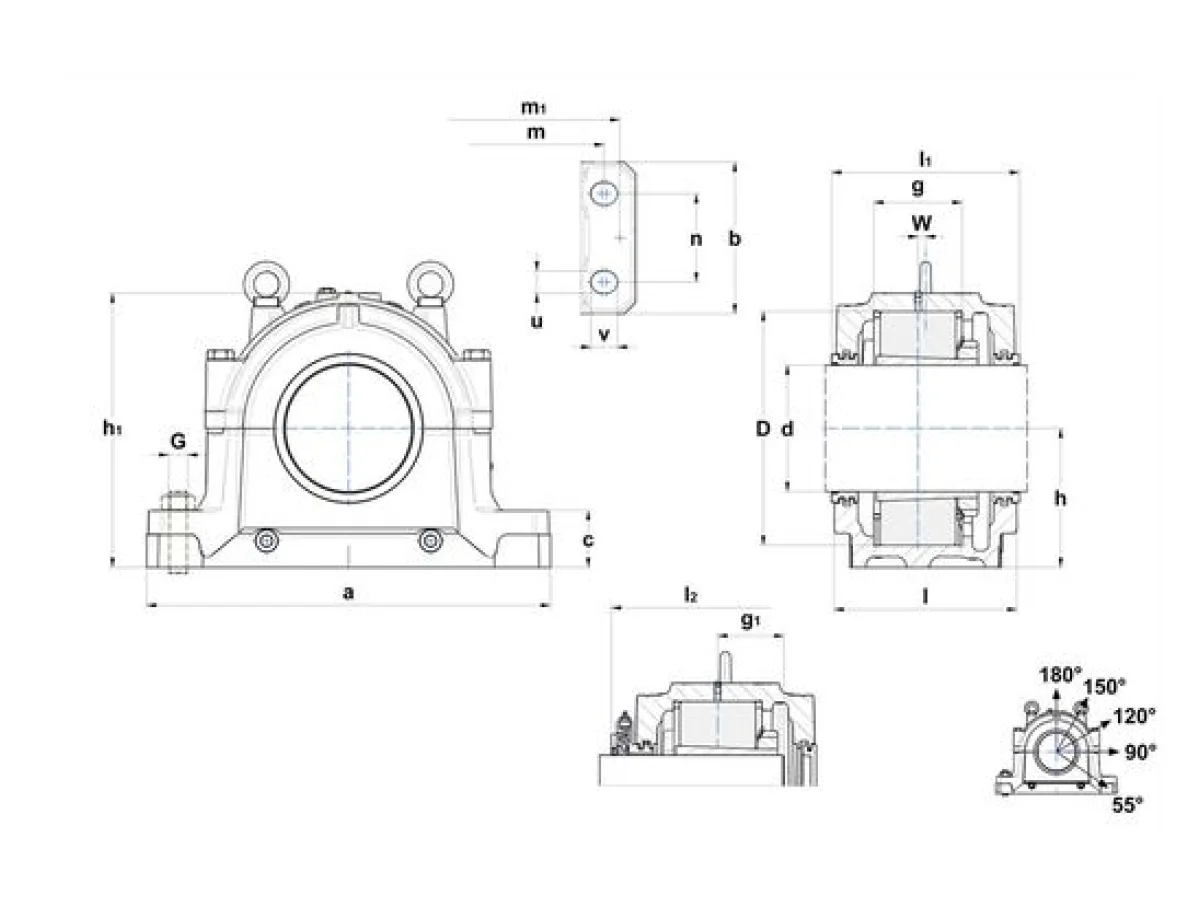

d - Đường kính trục

380 mm

a - Chiều dài vỏ gối

1120 mm

b - Chiều rộng chân vỏ gối

390 mm

c - Housing foot height

125 mm

g - Vòng bi seat width

220 mm

h - Chiều cao tâm vòng bi

380 mm

h1 - Chiều cao vỏ gối

775 mm

l - Housing mid width

430 mm

l1 - Chiều rộng over TS

440 mm

l2 - Chiều rộng over TA

521 mm

m - Lỗ lắp/punches distance (length)

950 mm

m1 - Distance punches dowel pins

1020 mm

n - Lỗ lắp distance (width)

240 mm

u - Lỗ lắp (width)

48 mm

v - Lỗ lắp (length)

60 mm

D - Đường kính bệ lắp vòng bi

650 mm

g1 - Distance small shaft shoulder to bearing center

202,5 mm

W - Vòng bi distance

30 mm

Housing weight

602 kg

Vật liệu of Housing

ductile cast

Lượng mỡ ban đầu

24,5 l

Bu lông

G - Fixing bolts

M42

Mô-men siết khuyến nghị fixing bolts

2800 N-m

Connection bolts

M36x250

Mô-men siết khuyến nghị connection bolts

1520 N-m

Eye bolt(s)

M42

Tải trọng tối đa 120°

1800000000 mN

Tải trọng tối đa 150°

1040000000 mN

Tải trọng tối đa 180°

900000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

12600000000 mN

Tải trọng phá hủy P 55°

15600000000 mN

Tải trọng phá hủy P 90°

7500000000 mN

Tải trọng phá hủy P 120°

5500000000 mN

Tải trọng phá hủy P 150°

4800000000 mN

Tải trọng phá hủy P 180°

6300000000 mN

Bộ phận liên quan

Designation of housing

SNCD3180

Vòng bi

23180K

Adapter sleeve

H3180

Fixing rings

2 x FR650x10x15

Labyrinth sealing TS

TS-80

Taconite Phớt làm kín TA

TA-80

End cover TE

TE-80
