Spherical-Roller-Bearings-Standard-Bore – 23172BL1D1X11PX50

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

23172BL1D1X11PX50

Spherical Roller Bearing w/ Standard Bore & Oil Groove, 231 Series

d360,000 mmĐường kính trong

D600,000 mmĐường kính ngoài

B192,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã 23172BL1D1X11PX50

Đơn vị

Thông số kỹ thuật

Loại: Spherical Roller Bearing
Kiểu lỗ: Round
Vật liệu: Through Hardened Steel
Kiểu vòng cách: Machined
Vật liệu vòng cách: Brass
e: 0.32
Y1: 2.11
Y2: 3.15
Y0: 2.07
Series: 231
Khe hở trong hướng kính: CN
Ring Modification: Relube
Tolerance: Special Tolerance
Kiểu che kín: Open
Weight: 222.000 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

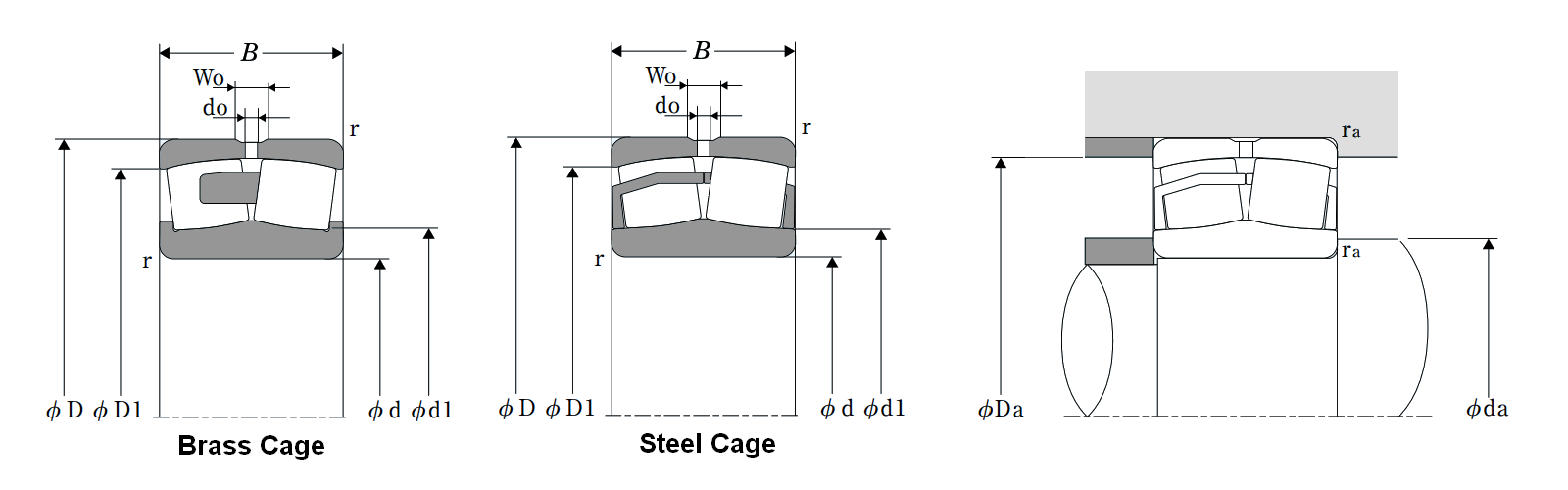

Thông số kích thước

d – đường kính trong: 360.000 mm
D – đường kính ngoài: 600.000 mm
B – độ rộng: 192.000 mm
r – bán kính góc lượn: 5.000 mm
W0: 27.000 mm
d0: 16.000 mm
da nhỏ nhất: 382.000 mm
Da lớn nhất: 578.000 mm
ras lớn nhất: 4.000 mm

TÀI LIỆU & HỖ TRỢ

PDF

Xem Catalogue

↗ PDF

Phiếu Thông số NTN

↗ CS

Yêu cầu bản vẽ/ CAD

→ NTN

Nguồn NTN America

↗
