MÃ SẢN PHẨM

23972

Spherical Roller Bearing w/ Standard Bore, 239 Series

d360,000 mmĐường kính trong

D480,000 mmĐường kính ngoài

B90,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã 23972

Đơn vị

Thông số kỹ thuật

Loại: Spherical Roller Bearing
Kiểu lỗ: Round
Vật liệu: Through Hardened Steel
Kiểu vòng cách: Machined
Vật liệu vòng cách: Steel
Tốc độ giới hạn – dầu: 820 RPM
Tốc độ giới hạn – mỡ: 630.0 RPM
e: 0.17
Y1: 3.99
Y2: 5.93
Y0: 3.90
Series: 239
Khe hở trong hướng kính: CN
Ring Modification: Plain
Tolerance: JIS-0 RBEC-1
Tải trọng tĩnh: 2930000 N
Tải trọng động: 1320000 N
Kiểu che kín: Open
Weight: 47.200 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

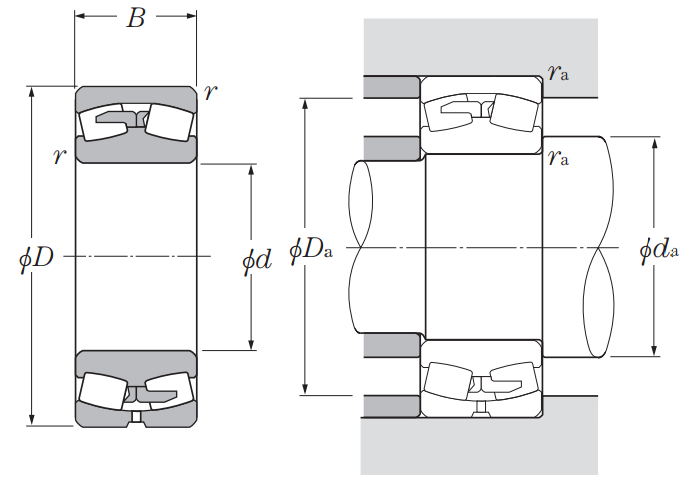

Thông số kích thước

d – đường kính trong: 360.000 mm
D – đường kính ngoài: 480.000 mm
B – độ rộng: 90.000 mm
r – bán kính góc lượn: 3.000 mm
da nhỏ nhất: 374.000 mm
Da lớn nhất: 466.000 mm
ras lớn nhất: 2.500 mm
