Two Bolt Rhombus Flanged Unit, Cast Housing, Set Screw, ASFB Type – ASFB205-013

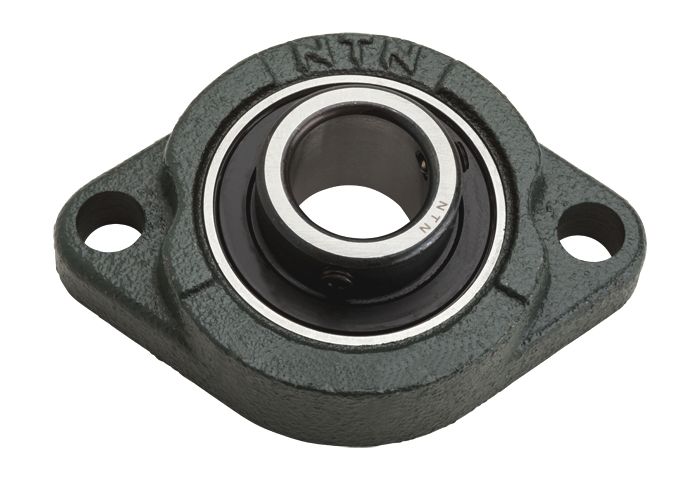

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNVòng bi công nghiệp

MÃ SẢN PHẨM

ASFB205-013

Two Bolt Rhombus Flanged Unit, Cast Housing, Set Screw, ASFB Type

d20,638 mmĐường kính trong

D—Đường kính ngoài

B27,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã ASFB205-013

Đơn vị

Thông số kỹ thuật

Loại: 2-Bolt Rhombus Flanged Unit
Bearing Type: Ball Bearing
Locking Device: Set Screw
Seal Type: Contact
Seal Material: Nitrile Rubber
Bearing Number: AS205-013
Housing Number: FB205
Housing Material: Cast Iron
Housing Construction: 1 Piece
End Type: Open
Performance: Light Duty
Tải trọng động: 14000 N
Tải trọng tĩnh: 7850 N
Rotational Speed [Max]: 5900 RPM
Weight: 0.300 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC
Lubrication: Non-Relubricatable

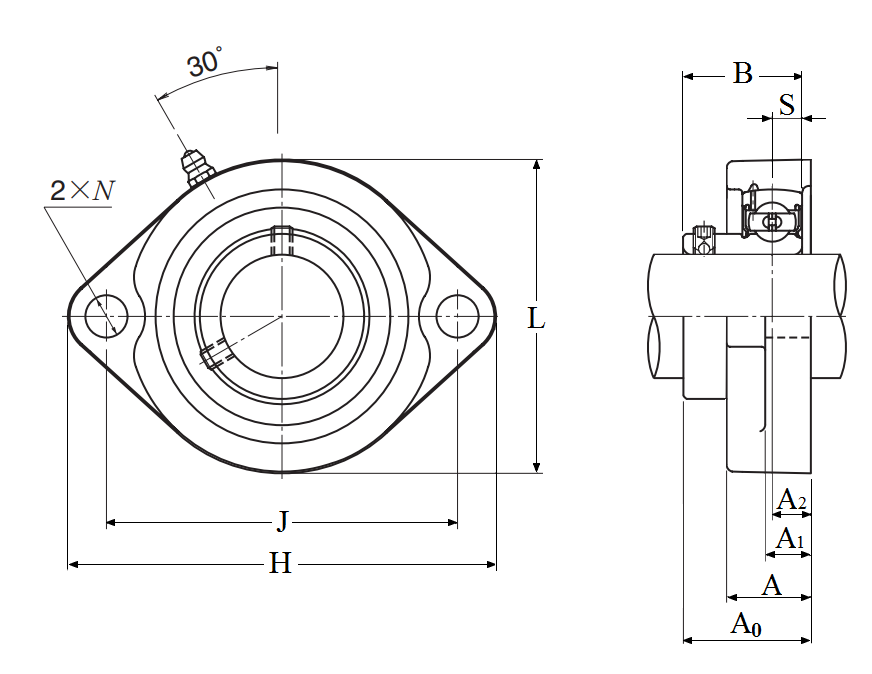

Thông số kích thước

d – đường kính trong: 20.638 mm
H: 95.0 mm
L: 64.0 mm
J: 76.0 mm
A: 20.0 mm
A0: 30.500 mm
A1: 11.0 mm
A2: 11.0 mm
N: 10.0 mm
B – độ rộng: 27.000 mm
S: 7.500 mm
