Triple-Row-Angular-Contact-Thrust-Ball-Bearing-Ball-Screws-DBT-Arrangement-Double-Sealed-Two-Rows-Bear-Axial-Load – BST45X75-1BLXLDBT

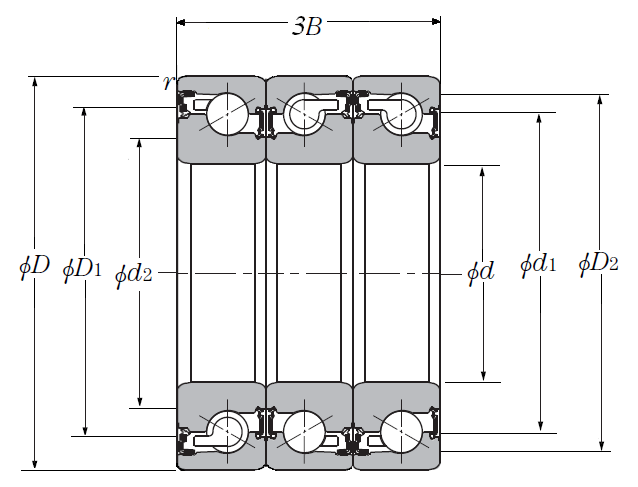

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

BST45X75-1BLXLDBT

Triple-Row Angular Contact Thrust Ball Bearing for Ball Screws - DBT Arrangement, Double Sealed, Two Rows Bear Axial Load

d45,000 mmĐường kính trong

D75,000 mmĐường kính ngoài

B15,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã BST45X75-1BLXLDBT

Đơn vị

Thông số kỹ thuật

Loại: Ball Screw Support Bearing
Kiểu lỗ: Round
Vật liệu: High Carbon Chrome Steel
Kiểu vòng cách: Molded
Vật liệu vòng cách: Resin
Seal Type: Light Contact
Seal Material: Nitrile Rubber
Cấu hình: Three
Tải trọng tĩnh: 155000 N
Tải trọng động: 52000 N
Kiểu che kín: Double Sealed
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Thông số kích thước

d – đường kính trong: 45.000 mm
D – đường kính ngoài: 75.000 mm
B – độ rộng: 15.000 mm
3B: 45.000 mm
d1: 58.400 mm
d2: 54.200 mm
D1: 65.600 mm
D2: 69.700 mm
r – bán kính góc lượn: 1.000 mm
r1: 0.600 mm
Contact Angle: 60 º
