Outer Ring w/ Cage & Rollers,Two Ribs & Snap Ring Groove in Outer Ring O.D. – M1209GEL

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

M1209GEL

Outer Ring w/ Cage & Rollers,Two Ribs & Snap Ring Groove in Outer Ring O.D.

d—Đường kính trong

D85,000 mmĐường kính ngoài

B—Độ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã M1209GEL

Đơn vị

Thông số kỹ thuật

Loại: Outer Ring w/ Rollers
Kiểu lỗ: Round
Vật liệu: Hardened Alloy Steel
Vật liệu vòng cách: Composite Steel
Cấu hình: One
Tolerance: ISO Class 0 (RBEC 1)
Oil Hole: w/o Oil Hole
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 75000 N
Tải trọng động: 64000 N
Kiểu che kín: Open
Weight: 0.368 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

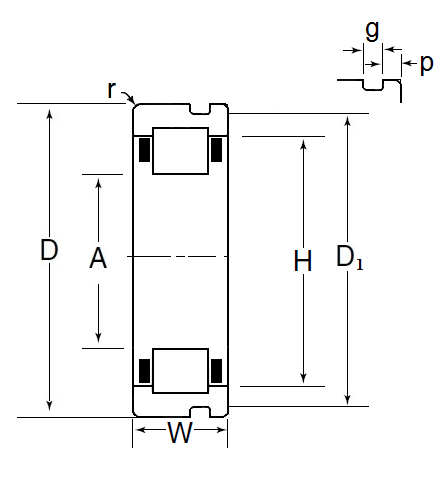

Thông số kích thước

A: 55.520 mm
D – đường kính ngoài: 85.000 mm
C: 71.810 mm
W: 19.000 mm
r – bán kính góc lượn: 1.020 mm
D1: 81.810 mm
p: 1.980 mm
g: 3.180 mm
