Cylindrical-Roller-Bearing-Inner-Ring-Two-Ribs-Separable-Plain-Outer-Ring-N-Type – N1005

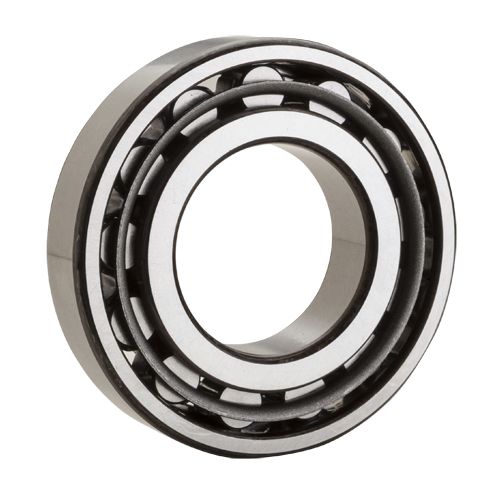

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

N1005

Cylindrical Roller Bearing - Inner Ring w/ Two Ribs, Separable, Plain Outer Ring - N Type

d25,000 mmĐường kính trong

D47,000 mmĐường kính ngoài

B12,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã N1005

Đơn vị

Thông số kỹ thuật

Loại: Cylindrical Roller Bearing
Kiểu lỗ: Round
Vật liệu: Hardened Alloy Steel
Vật liệu vòng cách: Machined Carbon Steel
Tốc độ giới hạn – dầu: 19000 RPM
Tốc độ giới hạn – mỡ: 16000 RPM
Cấp chính xác: ISO Class 0
Cấu hình: One
Oil Hole: w/o Oil Hole
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 14100 N
Tải trọng động: 15100 N
Kiểu che kín: Open
Weight: 0.090 kg

Thông số kích thước

d – đường kính trong: 25.000 mm
D – đường kính ngoài: 47.000 mm
B – độ rộng: 12.000 mm
Ew: 41.500 mm
J: 32.700 mm
r – bán kính góc lượn: 0.600 mm
da nhỏ nhất: 27.000 mm
db min: 29.000 mm
Da lớn nhất: 43.000 mm
Db max: 45.000 mm
Db min: 45.000 mm
r1as max: 0.600 mm
