Thông số sản phẩm

Thương hiệu

SNR

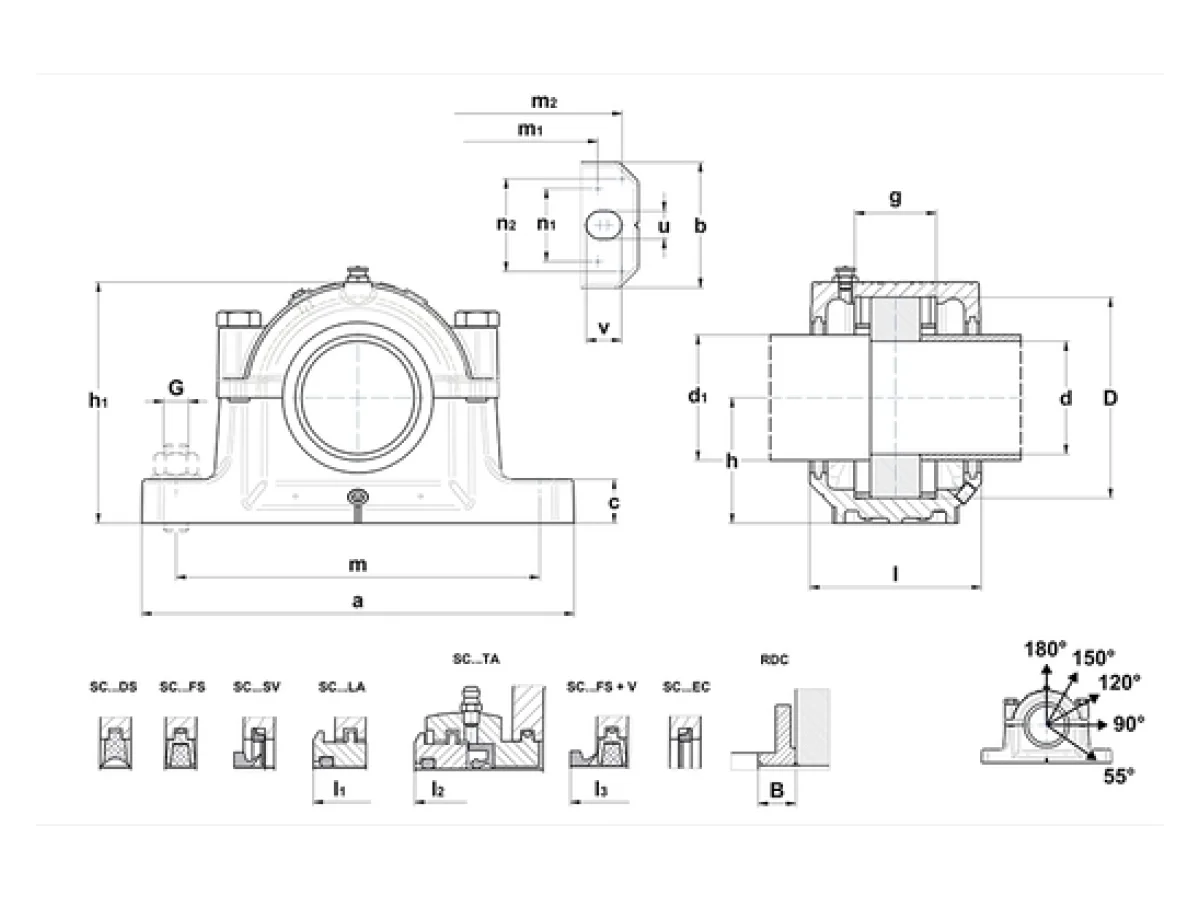

d - Đường kính trục

35 mm

d1 - Đường kính trục outlet large

45 mm

a - Chiều dài vỏ gối

185 mm

b - Chiều rộng chân vỏ gối

52 mm

c - Housing foot height

22 mm

g - Vòng bi seat width

34 mm

h - Chiều cao tâm vòng bi

50 mm

h1 - Chiều cao vỏ gối

93 mm

l - Housing mid width

82 mm

l1 - Chiều rộng over TS

94 mm

l2 - Chiều rộng over TA

148 mm

l3 - Chiều rộng over V-ring

104

m - Lỗ lắp/punches distance (length)

150 mm

m1 - Distance punches (additional holes)

135 mm

n1 - Distance punches for additional holes (width)

25 mm

m2 - Distance punches (dowel pins)

172 mm

n2 - Distance punches for dowel pins (width)

38 mm

u - Lỗ lắp (width)

15 mm

v - Lỗ lắp (length)

20 mm

D - Đường kính bệ lắp vòng bi

72 mm

B - Chiều rộng RDC

9 mm

Lượng mỡ ban đầu

0,065 l

Diameter dowel pins

5 mm

m3 - Distance blind hole bottom pins

113 mm

Phớt làm kín và nắp

Phớt làm kín DS

SC 207 DS

Phớt làm kín LA

SC 207 LA

Phớt làm kín FS

SC 207 FSS

Phớt làm kín TA

SC 207 TA

Phớt làm kín SV

SC 207 SV

nắp đầu EC

SC509EC

V - ring option

V45A

Bu lông

G - Fixing bolts

M12

Mô-men siết khuyến nghị fixing bolts

65 N-m

Connection bolts

M10x45

Mô-men siết khuyến nghị connection bolts

35 N-m

Tải trọng tối đa 120°

60000000 mN

Tải trọng tối đa 150°

35000000 mN

Tải trọng tối đa 180°

30000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

224000000 mN

Tải trọng phá hủy P 55°

190000000 mN

Tải trọng phá hủy P 90°

121000000 mN

Tải trọng phá hủy P 120°

85000000 mN

Tải trọng phá hủy P 150°

80000000 mN

Tải trọng phá hủy P 180°

95000000 mN

Bộ phận liên quan

Regulation disc

RDC207

Associated Components - Option 1

Vòng bi

1207

Fixing ring (x2)

FR72x8,5x3

Associated Components - Option 2

Vòng bi

2207

Fixing ring (x2)

FR72x5,5x3

Associated Components - Option 3

Vòng bi

22207

Fixing ring (x2)

FR72x5,5x3
