Thông số sản phẩm

Thương hiệu

SNR

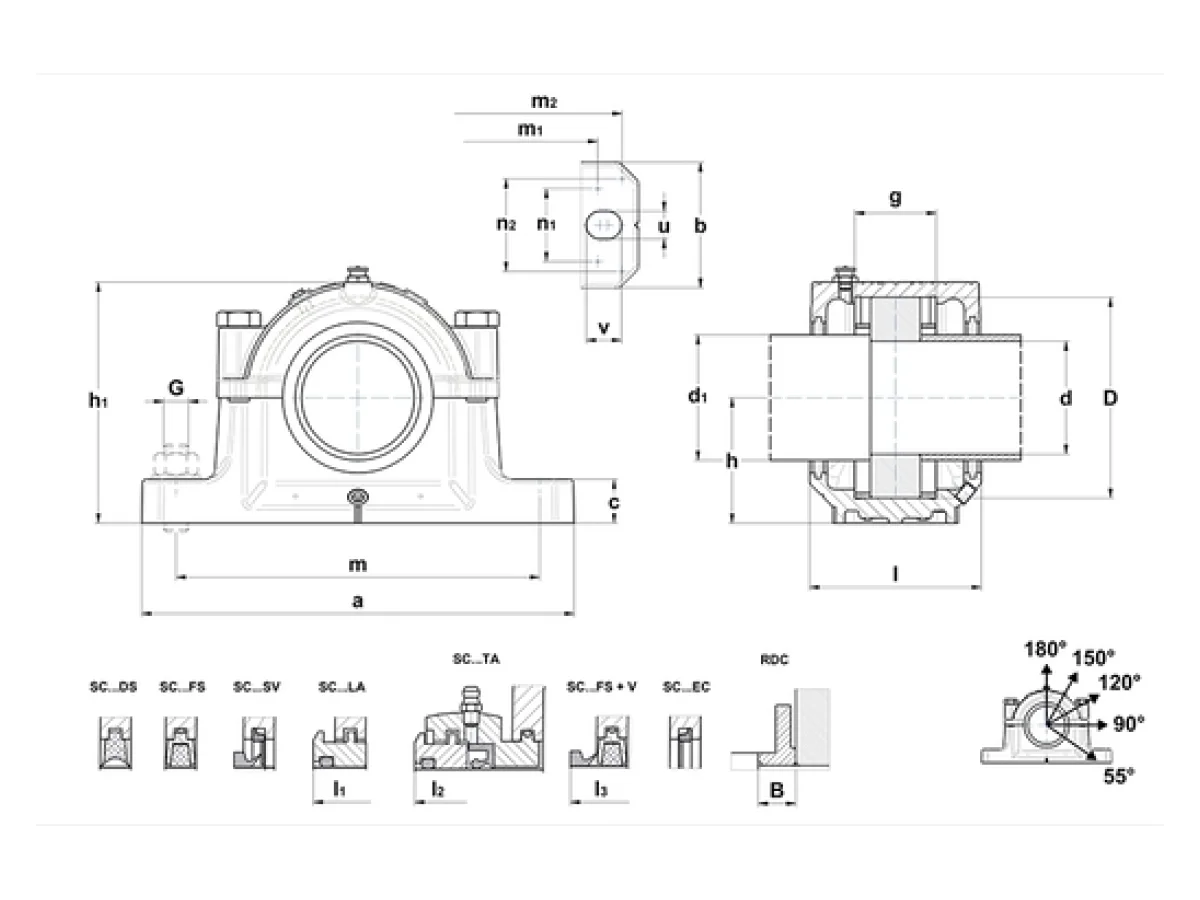

d - Đường kính trục

75 mm

d1 - Đường kính trục outlet large

85 mm

a - Chiều dài vỏ gối

280 mm

b - Chiều rộng chân vỏ gối

80 mm

c - Housing foot height

30 mm

g - Vòng bi seat width

56 mm

h - Chiều cao tâm vòng bi

80 mm

h1 - Chiều cao vỏ gối

155 mm

l - Housing mid width

115 mm

l1 - Chiều rộng over TS

132 mm

l2 - Chiều rộng over TA

192 mm

l3 - Chiều rộng over V-ring

142

m - Lỗ lắp/punches distance (length)

230 mm

m1 - Distance punches (additional holes)

220 mm

n1 - Distance punches for additional holes (width)

48 mm

m2 - Distance punches (dowel pins)

257 mm

n2 - Distance punches for dowel pins (width)

58 mm

u - Lỗ lắp (width)

18 mm

v - Lỗ lắp (length)

24 mm

D - Đường kính bệ lắp vòng bi

130 mm

B - Chiều rộng RDC

11 mm

Lượng mỡ ban đầu

0,33 l

Diameter dowel pins

6 mm

m3 - Distance blind hole bottom pins

186 mm

Phớt làm kín và nắp

Phớt làm kín DS

SC 215 DS

Phớt làm kín LA

SC 215 LA

Phớt làm kín FS

SC 215 FSS

Phớt làm kín TA

SC 215 TA

Phớt làm kín SV

SC 215 SV

nắp đầu EC

SC518-615EC

V - ring option

V85A

Bu lông

G - Fixing bolts

M16

Mô-men siết khuyến nghị fixing bolts

150 N-m

Connection bolts

M16x70

Mô-men siết khuyến nghị connection bolts

150 N-m

Tải trọng tối đa 120°

180000000 mN

Tải trọng tối đa 150°

100000000 mN

Tải trọng tối đa 180°

90000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

475000000 mN

Tải trọng phá hủy P 55°

411000000 mN

Tải trọng phá hủy P 90°

250000000 mN

Tải trọng phá hủy P 120°

185000000 mN

Tải trọng phá hủy P 150°

160000000 mN

Tải trọng phá hủy P 180°

215000000 mN

Bộ phận liên quan

Regulation disc

RDC215

Associated Components - Option 1

Vòng bi

1215

Fixing ring (x2)

FR130x15,5x5

Associated Components - Option 2

Vòng bi

2215

Fixing ring (x2)

FR130x12,5x5

Associated Components - Option 3

Vòng bi

22215

Fixing ring (x2)

FR130x12,5x5
