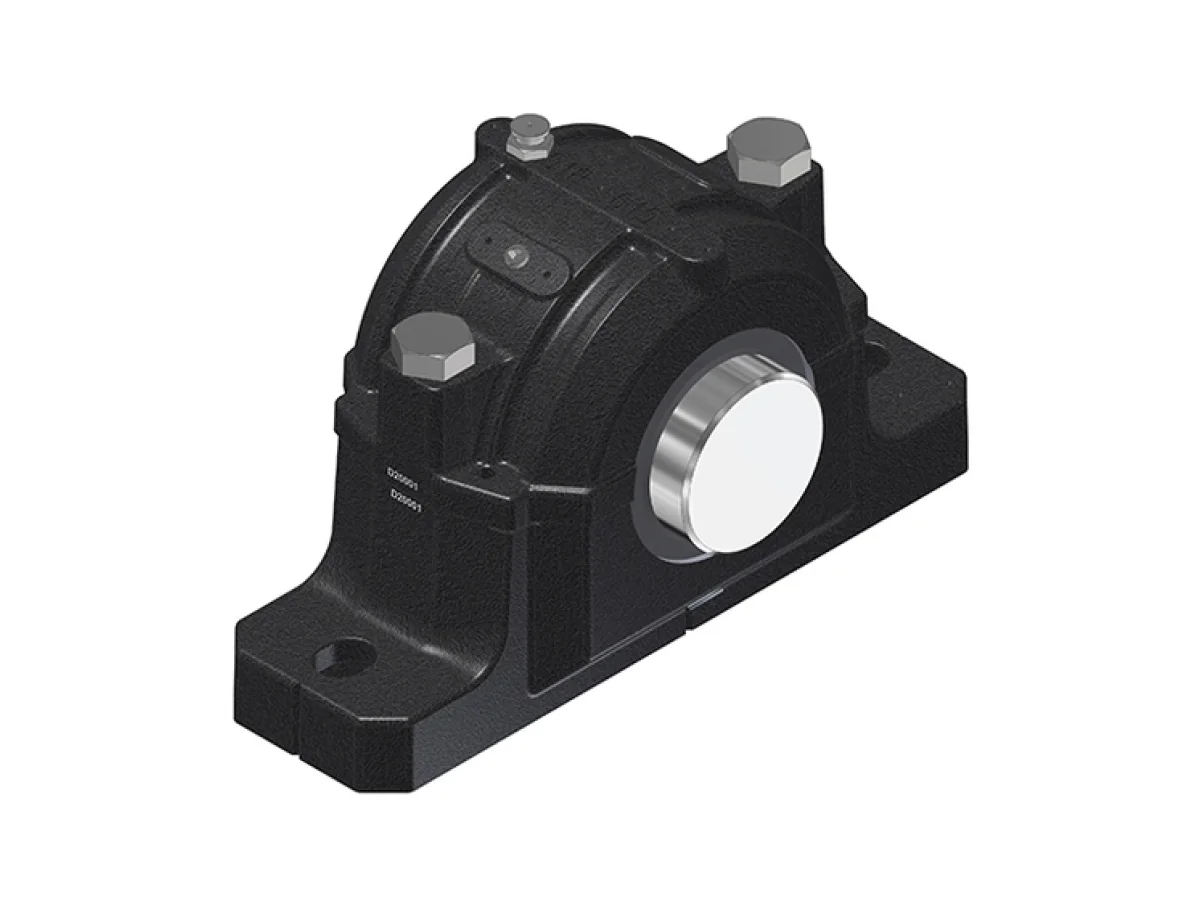

Thông số sản phẩm

Thương hiệu

SNR

d - Đường kính trục

70 mm

d1 - Đường kính trục outlet large

80 mm

a - Chiều dài vỏ gối

320 mm

b - Chiều rộng chân vỏ gối

90 mm

c - Housing foot height

32 mm

g - Vòng bi seat width

61 mm

h - Chiều cao tâm vòng bi

95 mm

h1 - Chiều cao vỏ gối

183 mm

l - Housing mid width

125 mm

l1 - Chiều rộng over TS

140 mm

l2 - Chiều rộng over TA

197 mm

l3 - Chiều rộng over V-ring

152

m - Lỗ lắp/punches distance (length)

260 mm

m1 - Distance punches (additional holes)

252 mm

n1 - Distance punches for additional holes (width)

52 mm

m2 - Distance punches (dowel pins)

292 mm

n2 - Distance punches for dowel pins (width)

66 mm

u - Lỗ lắp (width)

22 mm

v - Lỗ lắp (length)

28 mm

D - Đường kính bệ lắp vòng bi

150 mm

B - Chiều rộng RDC

15 mm

Lượng mỡ ban đầu

0,5 l

Diameter dowel pins

6 mm

m3 - Distance blind hole bottom pins

210 mm

Phớt làm kín và nắp

Phớt làm kín DS

SC 214 DS

Phớt làm kín LA

SC 214 LA

Phớt làm kín FS

SC 214 FSS

Phớt làm kín TA

SC 214 TA

Phớt làm kín SV

SC 214 SV

nắp đầu EC

SC517EC

V - ring option

V80A

Bu lông

G - Fixing bolts

M20

Mô-men siết khuyến nghị fixing bolts

290 N-m

Connection bolts

M16x80

Mô-men siết khuyến nghị connection bolts

150 N-m

Tải trọng tối đa 120°

180000000 mN

Tải trọng tối đa 150°

100000000 mN

Tải trọng tối đa 180°

90000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

560000000 mN

Tải trọng phá hủy P 55°

480000000 mN

Tải trọng phá hủy P 90°

290000000 mN

Tải trọng phá hủy P 120°

205000000 mN

Tải trọng phá hủy P 150°

191000000 mN

Tải trọng phá hủy P 180°

250000000 mN

Bộ phận liên quan

Regulation disc

RDC314

Associated Components - Option 1

Vòng bi

1314

Fixing ring (x2)

FR150x13x5

Associated Components - Option 2

Vòng bi

2314

Fixing ring (x2)

FR150x5x6

Associated Components - Option 3

Vòng bi

21314

Fixing ring (x2)

FR150x13x5

Associated Components - Option 4

Vòng bi

22314

Fixing ring (x2)

FR150x5x6
