Thông số sản phẩm

Thương hiệu

SNR

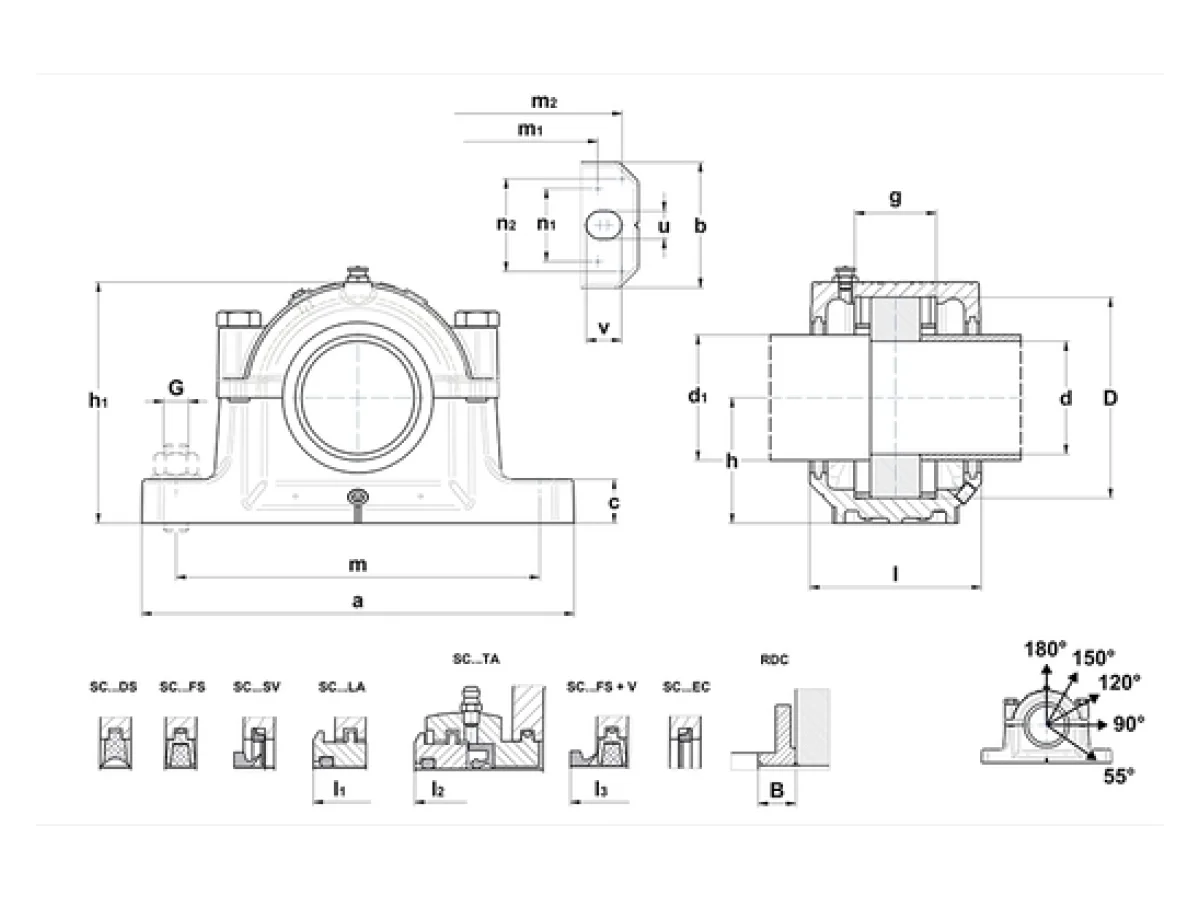

d - Đường kính trục

80 mm

d1 - Đường kính trục outlet large

90 mm

a - Chiều dài vỏ gối

345 mm

b - Chiều rộng chân vỏ gối

100 mm

c - Housing foot height

35 mm

g - Vòng bi seat width

68 mm

h - Chiều cao tâm vòng bi

112 mm

h1 - Chiều cao vỏ gối

212 mm

l - Housing mid width

145 mm

l1 - Chiều rộng over TS

159 mm

l2 - Chiều rộng over TA

216 mm

l3 - Chiều rộng over V-ring

172

m - Lỗ lắp/punches distance (length)

290 mm

m1 - Distance punches (additional holes)

280 mm

n1 - Distance punches for additional holes (width)

58 mm

m2 - Distance punches (dowel pins)

317 mm

n2 - Distance punches for dowel pins (width)

70 mm

u - Lỗ lắp (width)

22 mm

v - Lỗ lắp (length)

28 mm

D - Đường kính bệ lắp vòng bi

170 mm

B - Chiều rộng RDC

20 mm

Lượng mỡ ban đầu

0,7 l

Diameter dowel pins

6 mm

m3 - Distance blind hole bottom pins

227 mm

Phớt làm kín và nắp

Phớt làm kín DS

SC 316 DS

Phớt làm kín LA

SC 316 LA

Phớt làm kín FS

SC 316 FSS

Phớt làm kín TA

SC 316 TA

Phớt làm kín SV

SC 316 SV

nắp đầu EC

SC519-616EC

V - ring option

V90A

Bu lông

G - Fixing bolts

M20

Mô-men siết khuyến nghị fixing bolts

290 N-m

Connection bolts

M20x100

Mô-men siết khuyến nghị connection bolts

290 N-m

Tải trọng tối đa 120°

260000000 mN

Tải trọng tối đa 150°

150000000 mN

Tải trọng tối đa 180°

130000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

710000000 mN

Tải trọng phá hủy P 55°

580000000 mN

Tải trọng phá hủy P 90°

355000000 mN

Tải trọng phá hủy P 120°

265000000 mN

Tải trọng phá hủy P 150°

230000000 mN

Tải trọng phá hủy P 180°

300000000 mN

Bộ phận liên quan

Regulation disc

RDC316

Associated Components - Option 1

Vòng bi

1316

Fixing ring (x2)

FR170x14,5x5

Associated Components - Option 2

Vòng bi

2316

Fixing ring (x2)

FR170x5x6

Associated Components - Option 3

Vòng bi

21316

Fixing ring (x2)

FR170x14,5x5

Associated Components - Option 4

Vòng bi

22316

Fixing ring (x2)

FR170x5x6
