Thông số sản phẩm

Thương hiệu

SNR

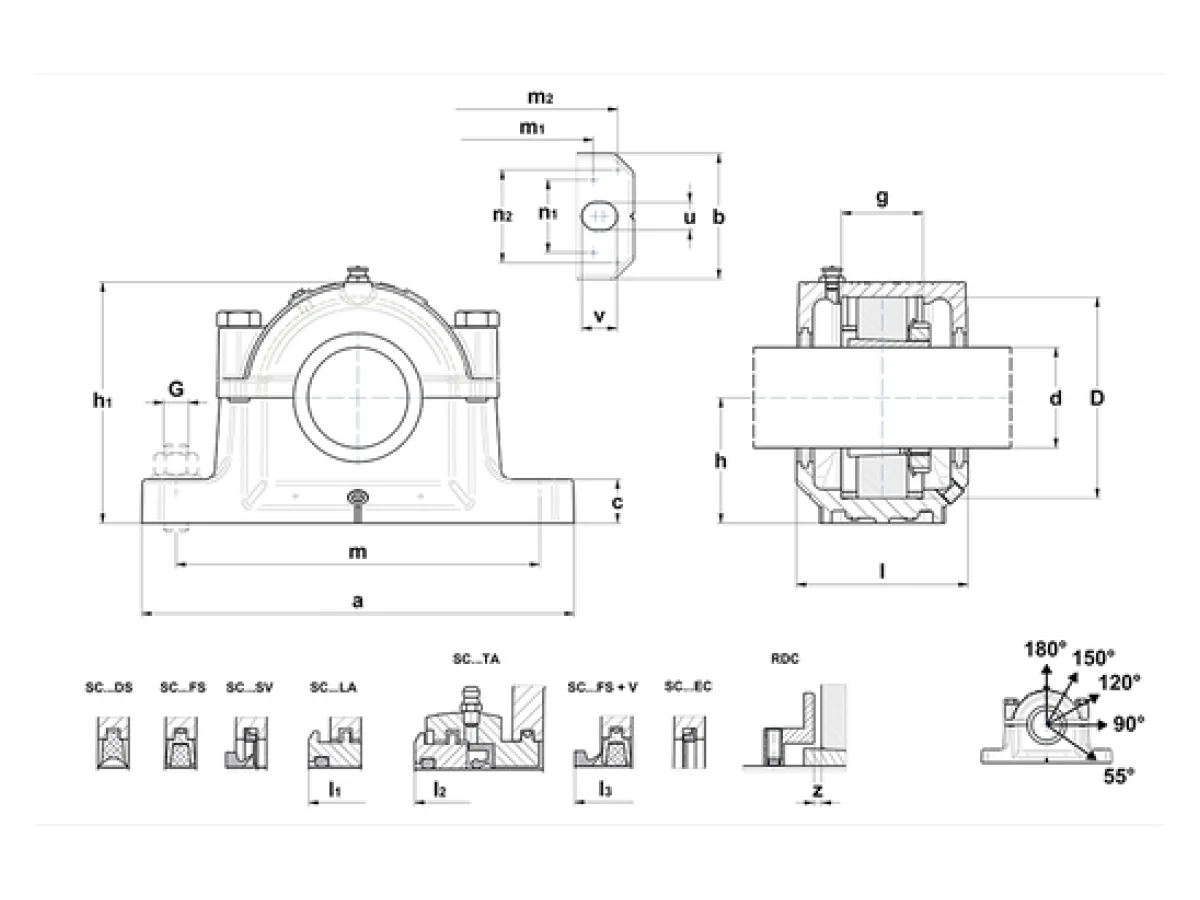

d - Đường kính trục

140 mm

a - Chiều dài vỏ gối

550 mm

b - Chiều rộng chân vỏ gối

160 mm

c - Housing foot height

60 mm

g - Vòng bi seat width

114 mm

h - Chiều cao tâm vòng bi

170 mm

h1 - Chiều cao vỏ gối

344 mm

l - Housing mid width

235 mm

l1 - Chiều rộng over TS

254 mm

l2 - Chiều rộng over TA

319 mm

l3 - Chiều rộng over V-ring

266

m - Lỗ lắp/punches distance (length)

470 mm

m1 - Distance punches (additional holes)

450 mm

n1 - Distance punches for additional holes (width)

100 mm

m2 - Distance punches (dowel pins)

506 mm

n2 - Distance punches for dowel pins (width)

116 mm

u - Lỗ lắp (width)

35 mm

v - Lỗ lắp (length)

42 mm

D - Đường kính bệ lắp vòng bi

290 mm

z - RDC/bearing distance

4 mm

Lượng mỡ ban đầu

3 l

Diameter dowel pins

8 mm

m3 - Distance blind hole bottom pins

372 mm

Phớt làm kín và nắp

Phớt làm kín DS

SC 532 DS

Phớt làm kín LA

SC 532 LA

Phớt làm kín FS

SC 532 FS

Phớt làm kín TA

SC 532 TA

Phớt làm kín SV

SC 532 SV

nắp đầu EC

SC232-532EC

V - ring option

V140A

Bu lông

G - Fixing bolts

M30

Mô-men siết khuyến nghị fixing bolts

1005 N-m

Connection bolts

M30x160

Mô-men siết khuyến nghị connection bolts

1005 N-m

Tải trọng tối đa 120°

730000000 mN

Tải trọng tối đa 150°

532000000 mN

Tải trọng tối đa 180°

360000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

1700000000 mN

Tải trọng phá hủy P 55°

1450000000 mN

Tải trọng phá hủy P 90°

860000000 mN

Tải trọng phá hủy P 120°

640000000 mN

Tải trọng phá hủy P 150°

570000000 mN

Tải trọng phá hủy P 180°

730000000 mN

Bộ phận liên quan

Regulation disc

RDC532

Associated Components - Option 1

Vòng bi

22232K

Adapter sleeve

H 3132

Fixing ring (x2)

FR290x17x6

Associated Components - Option 2

Vòng bi

23232K

Adapter sleeve

H 2332

Fixing ring (x2)

FR290x5x6
