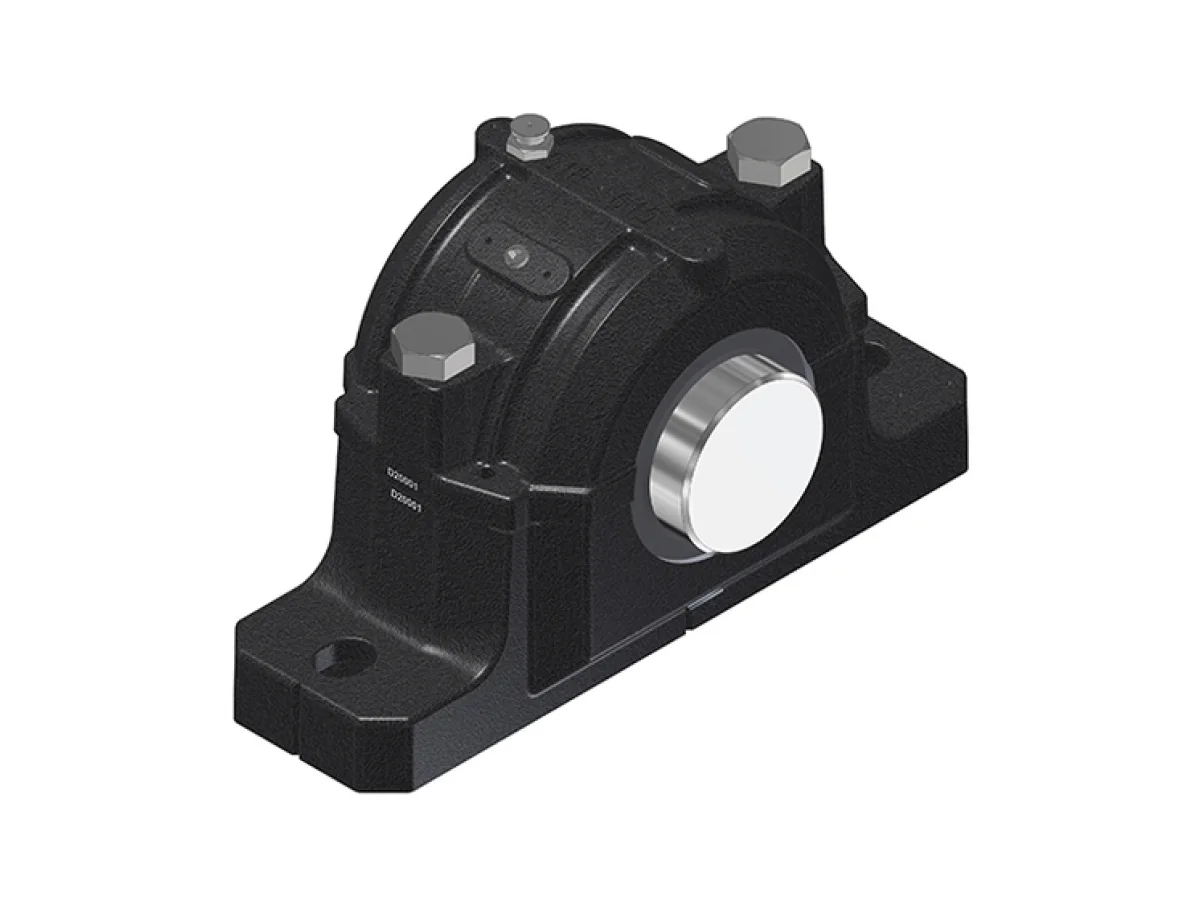

Vỏ gối đỡ NTN-SNR SNC609

Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.

THÔNG TIN SẢN PHẨM

Mô tả và hướng dẫn lựa chọn

Vỏ gối đỡ NTN-SNR SNC609 được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

Thông số mã SNC609

Thông số sản phẩm

Thương hiệu: SNR
d - Đường kính trục: 40 mm
a - Chiều dài vỏ gối: 255 mm
b - Chiều rộng chân vỏ gối: 70 mm
c - Housing foot height: 28 mm
g - Vòng bi seat width: 44 mm
h - Chiều cao tâm vòng bi: 70 mm
h1 - Chiều cao vỏ gối: 127 mm
l - Housing mid width: 95 mm
l1 - Chiều rộng over TS: 107 mm
l2 - Chiều rộng over TA: 162 mm
l3 - Chiều rộng over V-ring: 117
m - Lỗ lắp/punches distance (length): 210 mm
m1 - Distance punches (additional holes): 200 mm
n1 - Distance punches for additional holes (width): 40 mm
m2 - Distance punches (dowel pins): 234 mm
n2 - Distance punches for dowel pins (width): 49 mm
u - Lỗ lắp (width): 18 mm
v - Lỗ lắp (length): 24 mm
D - Đường kính bệ lắp vòng bi: 100 mm
z - RDC/bearing distance: 3 mm
Lượng mỡ ban đầu: 0,18 l
Diameter dowel pins: 6 mm
m3 - Distance blind hole bottom pins: 162 mm

Phớt làm kín và nắp

Phớt làm kín DS: SC 609 DS
Phớt làm kín LA: SC 609 LA
Phớt làm kín FS: SC 609 FS
Phớt làm kín TA: SC 609 TA
Phớt làm kín SV: SC 609 SV
nắp đầu EC: SC511-609EC
V - ring option: V40A

Bu lông

G - Fixing bolts: M16
Mô-men siết khuyến nghị fixing bolts: 150 N-m
Connection bolts: M16x60
Mô-men siết khuyến nghị connection bolts: 150 N-m
Tải trọng tối đa 120°: 180000000 mN
Tải trọng tối đa 150°: 100000000 mN
Tải trọng tối đa 180°: 90000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°: 355000000 mN
Tải trọng phá hủy P 55°: 280000000 mN
Tải trọng phá hủy P 90°: 170000000 mN
Tải trọng phá hủy P 120°: 125000000 mN
Tải trọng phá hủy P 150°: 118000000 mN
Tải trọng phá hủy P 180°: 145000000 mN

Bộ phận liên quan

Regulation disc: RDC609

Associated Components - Option 1

Vòng bi: 1309K
Adapter sleeve: H 309
Fixing ring (x2): FR100x9,5x4

Associated Components - Option 2

Vòng bi: 2309K
Adapter sleeve: H 2309
Fixing ring (x2): FR100x4x3

Associated Components - Option 3

Vòng bi: 21309K
Adapter sleeve: H 309
Fixing ring (x2): FR100x9,5x4

Associated Components - Option 4

Vòng bi: 22309K
Adapter sleeve: H 2309
Fixing ring (x2): FR100x4x3
