THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vỏ gối đỡ NTN-SNR SNC611 được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

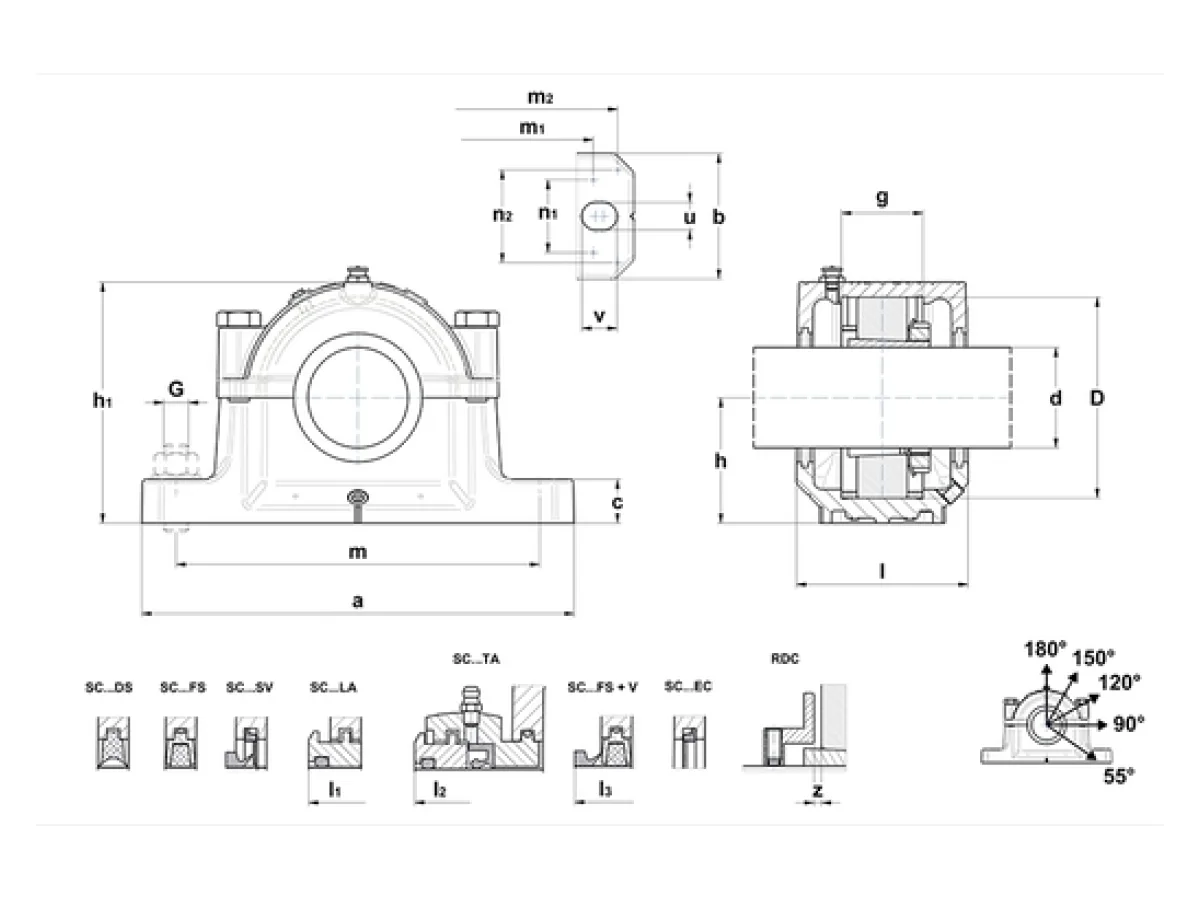

Thông số mã SNC611
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 50 mm
- a - Chiều dài vỏ gối
- 275 mm
- b - Chiều rộng chân vỏ gối
- 80 mm
- c - Housing foot height
- 30 mm
- g - Vòng bi seat width
- 51 mm
- h - Chiều cao tâm vòng bi
- 80 mm
- h1 - Chiều cao vỏ gối
- 148 mm
- l - Housing mid width
- 110 mm
- l1 - Chiều rộng over TS
- 122 mm
- l2 - Chiều rộng over TA
- 177 mm
- l3 - Chiều rộng over V-ring
- 132
- m - Lỗ lắp/punches distance (length)
- 230 mm
- m1 - Distance punches (additional holes)
- 220 mm
- n1 - Distance punches for additional holes (width)
- 48 mm
- m2 - Distance punches (dowel pins)
- 252 mm
- n2 - Distance punches for dowel pins (width)
- 58 mm
- u - Lỗ lắp (width)
- 18 mm
- v - Lỗ lắp (length)
- 24 mm
- D - Đường kính bệ lắp vòng bi
- 120 mm
- z - RDC/bearing distance
- 3 mm
- Lượng mỡ ban đầu
- 0,27 l
- Diameter dowel pins
- 6 mm
- m3 - Distance blind hole bottom pins
- 182 mm
Phớt làm kín và nắp
- Phớt làm kín DS
- SC 611 DS
- Phớt làm kín LA
- SC 611 LA
- Phớt làm kín FS
- SC 611 FSS
- Phớt làm kín TA
- SC 611 TA
- Phớt làm kín SV
- SC 611 SV
- nắp đầu EC
- SC513-611EC
- V - ring option
- V50A
Bu lông
- G - Fixing bolts
- M16
- Mô-men siết khuyến nghị fixing bolts
- 150 N-m
- Connection bolts
- M16x70
- Mô-men siết khuyến nghị connection bolts
- 150 N-m
- Tải trọng tối đa 120°
- 180000000 mN
- Tải trọng tối đa 150°
- 100000000 mN
- Tải trọng tối đa 180°
- 90000000 mN
Tải trọng phá hủy
- Tải trọng phá hủy P 0°
- 400000000 mN
- Tải trọng phá hủy P 55°
- 345000000 mN
- Tải trọng phá hủy P 90°
- 210000000 mN
- Tải trọng phá hủy P 120°
- 150000000 mN
- Tải trọng phá hủy P 150°
- 132000000 mN
- Tải trọng phá hủy P 180°
- 170000000 mN
Bộ phận liên quan
- Regulation disc
- RDC611
Associated Components - Option 1
- Vòng bi
- 1311K
- Adapter sleeve
- H 311
- Fixing ring (x2)
- FR120x11x4
Associated Components - Option 2
- Vòng bi
- 2311K
- Adapter sleeve
- H 2311
- Fixing ring (x2)
- FR120x4x5
Associated Components - Option 3
- Vòng bi
- 21311K
- Adapter sleeve
- H 311
- Fixing ring (x2)
- FR120x11x4
Associated Components - Option 4
- Vòng bi
- 22311K
- Adapter sleeve
- H 2311
- Fixing ring (x2)
- FR120x4x5
