Vỏ gối đỡ NTN-SNR SNC619

Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.

THÔNG TIN SẢN PHẨM

Mô tả và hướng dẫn lựa chọn

Vỏ gối đỡ NTN-SNR SNC619 được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

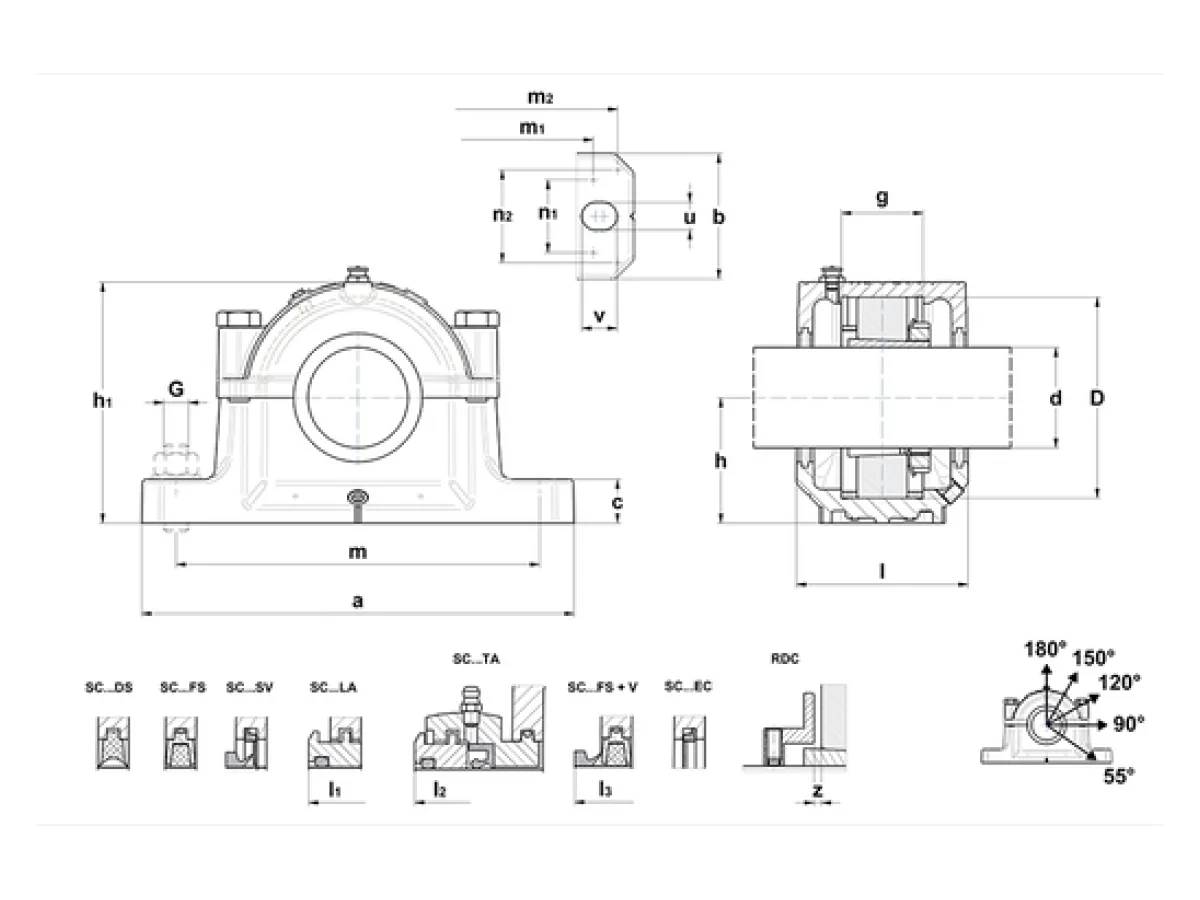

Thông số mã SNC619

Thông số sản phẩm

Thương hiệu: SNR
d - Đường kính trục: 85 mm
a - Chiều dài vỏ gối: 410 mm
b - Chiều rộng chân vỏ gối: 120 mm
c - Housing foot height: 45 mm
g - Vòng bi seat width: 80 mm
h - Chiều cao tâm vòng bi: 125 mm
h1 - Chiều cao vỏ gối: 242 mm
l - Housing mid width: 175 mm
l1 - Chiều rộng over TS: 189 mm
l2 - Chiều rộng over TA: 246 mm
l3 - Chiều rộng over V-ring: 202
m - Lỗ lắp/punches distance (length): 350 mm
m1 - Distance punches (additional holes): 320 mm
n1 - Distance punches for additional holes (width): 74 mm
m2 - Distance punches (dowel pins): 378 mm
n2 - Distance punches for dowel pins (width): 88 mm
u - Lỗ lắp (width): 26 mm
v - Lỗ lắp (length): 32 mm
D - Đường kính bệ lắp vòng bi: 200 mm
z - RDC/bearing distance: 4 mm
Lượng mỡ ban đầu: 1,2 l
Diameter dowel pins: 8 mm
m3 - Distance blind hole bottom pins: 282 mm

Phớt làm kín và nắp

Phớt làm kín DS: SC 619 DS
Phớt làm kín LA: SC 619 LA
Phớt làm kín FS: SC 619 FS
Phớt làm kín TA: SC 619 TA
Phớt làm kín SV: SC 619 SV
nắp đầu EC: SC522-619EC
V - ring option: V85A

Bu lông

G - Fixing bolts: M24
Mô-men siết khuyến nghị fixing bolts: 500 N-m
Connection bolts: M24x130
Mô-men siết khuyến nghị connection bolts: 500 N-m
Tải trọng tối đa 120°: 360000000 mN
Tải trọng tối đa 150°: 210000000 mN
Tải trọng tối đa 180°: 180000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°: 950000000 mN
Tải trọng phá hủy P 55°: 800000000 mN
Tải trọng phá hủy P 90°: 450000000 mN
Tải trọng phá hủy P 120°: 355000000 mN
Tải trọng phá hủy P 150°: 320000000 mN
Tải trọng phá hủy P 180°: 400000000 mN

Bộ phận liên quan

Regulation disc: RDC619

Associated Components - Option 1

Vòng bi: 1319K
Adapter sleeve: H 319
Fixing ring (x2): FR200x17,5x6

Associated Components - Option 2

Vòng bi: 2319K
Adapter sleeve: H 2319
Fixing ring (x2): FR200x6,5x5

Associated Components - Option 3

Vòng bi: 21319K
Adapter sleeve: H 319
Fixing ring (x2): FR200x17,5x6

Associated Components - Option 4

Vòng bi: 22319K
Adapter sleeve: H 2319
Fixing ring (x2): FR200x6,5x5
